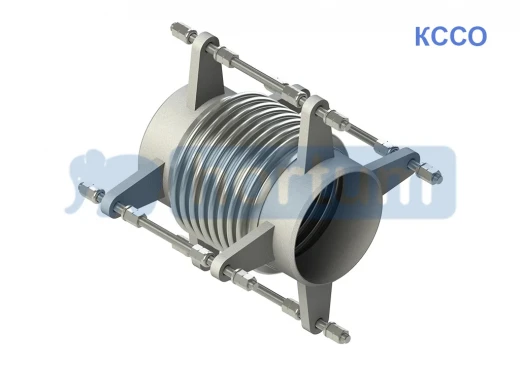

Компенсатор сильфонный сдвигово-осевой со стяжками

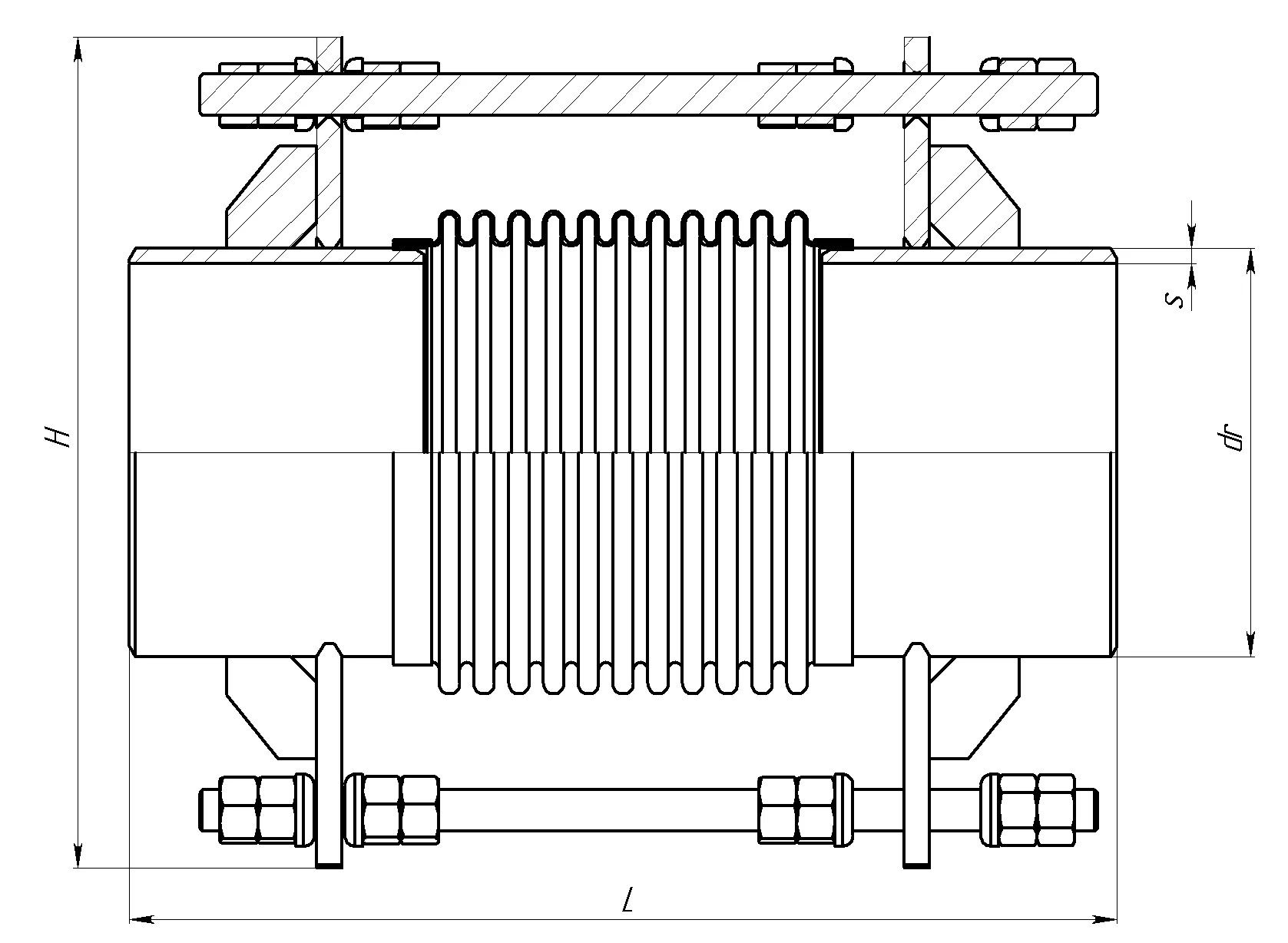

Технические характеристики указаны в таблицах 1 и 2.
Таблица 1
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Kомпенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | ||||||||
|
Осевой ход |
Сдвиг | ||||||||||||||
| DN | РN | dr | s | H | L | Δ | ±λ | 2*δ | ±δ | Сλ | Сδ | Sэф | |||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
Н/мм N/mm |
см2 cm2 |
||
| КССО 65-16-50-10 | 65 | 16 | 76 | 4,0 | По запросу заказчика | 240 | 50 | 25 | 10 | 5 | 2,4 | 288,94 | 274,86 | 59,99 | |
| КССО 80-16-50-10 | 80 | 16 | 89 | 4,0 | 250 | 50 | 25 | 10 | 5 | 3,0 | 219,00 | 273,03 | 82,52 | ||
| КССО 100-16-50-10 | 100 | 16 | 108 | 4,0 | 270 | 50 | 25 | 10 | 5 | 3,4 | 203,85 | 248,28 | 116,9 | ||
| КССО 125-16-50-10 | 125 | 16 | 133 | 5,0 | 250 | 50 | 25 | 10 | 5 | 6,3 | 290,92 | 680,53 | 154,38 | ||
| КССО 150-16-50-10 | 150 | 16 | 159 | 5,0 | 270 | 50 | 25 | 10 | 5 | 5,4 | 396,35 | 1274,08 | 236,42 | ||
| КССО 200-16-70-10 | 200 | 16 | 219 | 8,0 | 475 | 70 | 35 | 10 | 5 | 17,5 | 523,85 | 1127,93 | 456,92 | ||
| КССО 250-16-70-10 | 250 | 16 | 273 | 8,0 | 445 | 70 | 35 | 10 | 5 | 21,8 | 531,18 | 2353,81 | 683,49 | ||
| КССО 300-16-70-10 | 300 | 16 | 325 | 8,0 | 475 | 70 | 35 | 10 | 5 | 24,9 | 653,75 | 2951,53 | 959,91 | ||
| КССО 350-16-70-10 | 350 | 16 | 377 | 7,0 | 505 | 70 | 35 | 10 | 5 | 27,4 | 578,81 | 2527,76 | 1234,74 | ||
| КССО 400-16-70-10 | 400 | 16 | 426 | 9,0 | 545 | 70 | 35 | 10 | 5 | 50,7 | 1067,71 | 4258,50 | 1622,40 | ||
| КССО 500-16-70-10 | 500 | 16 | 530 | 8,0 | 610 | 70 | 35 | 10 | 5 | 51,0 | 1294,84 | 6700,04 | 2463,01 | ||
| КССО 600-16-70-10 | 600 | 16 | 630 | 10,0 | 713 | 70 | 35 | 10 | 5 | 96,9 | 2122,48 | 11227,50 | 3433,65 | ||
| КССО 700-16-70-10 | 700 | 16 | 720 | 10,0 | 710 | 70 | 35 | 10 | 5 | 121,9 | 1837,73 | 14981,05 | 4484,08 | ||
| КССО 800-16-70-10 | 800 | 16 | 820 | 12,0 | 743 | 70 | 35 | 10 | 5 | 148,0 | 2237,86 | 17446,54 | 5787,21 | ||
| КССО 900-16-70-10 | 900 | 16 | 920 | 14,0 | 719 | 70 | 35 | 10 | 5 | 192,0 | 2606,63 | 22412,03 | 7241,25 | ||
| КССО 1000-16-70-10 | 1000 | 16 | 1020 | 14,0 | 742 | 70 | 35 | 10 | 5 | 224,0 | 3321,89 | 36610,17 | 8841,39 | ||
| КССО 1200-16-70-10 | 1200 | 16 | 1220 | 16,0 | 742 | 70 | 35 | 10 | 5 | 308,0 | 3271,21 | 68301,72 | 12522,48 | ||
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
5.Расчетная жёсткость компенсатора может отличаться от фактической.
Таблица 2
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Kомпенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | |||||||
|
Осевой ход |
Сдвиг | |||||||||||||
| DN | РN | dr | s | H | L | Δ | ±λ | 2*δ | ±δ | Сλ | Сδ | Sэф | ||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
Н/мм N/mm |
см2 cm2 |
|
| КССО 65-25-50-10 | 65 | 25 | 76 | 4,0 | По запросу заказчика | 240 | 50 | 25 | 10 | 5 | 2,4 | 288,94 | 274,86 | 59,99 |
| КССО 80-25-50-10 | 80 | 25 | 89 | 4,0 | 250 | 50 | 25 | 10 | 5 | 3,0 | 219,00 | 273,03 | 82,52 | |
| КССО 100-25-50-10 | 100 | 25 | 108 | 4,0 | 270 | 50 | 25 | 10 | 5 | 3,4 | 203,85 | 248,28 | 116,9 | |
| КССО 125-25-50-10 | 125 | 25 | 133 | 5,0 | 250 | 50 | 25 | 10 | 5 | 6,3 | 290,92 | 680,53 | 154,38 | |
| КССО 150-25-50-10 | 150 | 25 | 159 | 5,0 | 270 | 50 | 25 | 10 | 5 | 5,4 | 396,35 | 1274,08 | 236,42 | |
| КССО 200-25-70-10 | 200 | 25 | 219 | 8,0 | 475 | 70 | 35 | 10 | 5 | 17,5 | 523,85 | 1127,93 | 456,92 | |
| КССО 250-25-70-10 | 250 | 25 | 273 | 8,0 | 445 | 70 | 35 | 10 | 5 | 21,8 | 531,18 | 2353,81 | 683,49 | |
| КССО 300-25-70-10 | 300 | 25 | 325 | 8,0 | 480 | 70 | 35 | 10 | 5 | 24,9 | 1193,87 | 5071,44 | 962,11 | |
| КССО 350-25-70-10 | 350 | 25 | 377 | 7,0 | 510 | 70 | 35 | 10 | 5 | 27,4 | 1081,09 | 4418,58 | 1237,23 | |
| КССО 400-25-70-10 | 400 | 25 | 426 | 9,0 | 590 | 70 | 35 | 10 | 5 | 50,7 | 997,51 | 3139,13 | 1623,83 | |
| КССО 500-25-70-10 | 500 | 25 | 530 | 8,0 | 625 | 70 | 35 | 10 | 5 | 51,0 | 1935,21 | 7358,84 | 2468,29 | |
| КССО 600-25-70-10 | 600 | 25 | 630 | 10,0 | 713 | 70 | 35 | 10 | 5 | 96,9 | 2122,48 | 11227,50 | 3433,65 | |
| КССО 700-25-70-10 | 700 | 25 | 720 | 10,0 | 710 | 70 | 35 | 10 | 5 | 121,9 | 1837,73 | 14981,05 | 4484,08 | |
| КССО 800-25-70-10 | 800 | 25 | 820 | 12,0 | 743 | 70 | 35 | 10 | 5 | 148,0 | 2237,86 | 17446,54 | 5787,21 | |
| КССО 900-25-70-10 | 900 | 25 | 920 | 14,0 | 719 | 70 | 35 | 10 | 5 | 192,0 | 2606,63 | 22412,03 | 7241,25 | |
| КССО 1000-25-70-10 | 1000 | 25 | 1020 | 14,0 | 742 | 70 | 35 | 10 | 5 | 224,0 | 3321,89 | 36610,17 | 8841,39 | |
| КССО 1200-25-70-10 | 1200 | 25 | 1220 | 16,0 | 742 | 70 | 35 | 10 | 5 | 308,0 | 3271,21 | 68301,72 | 12522,48 | |
Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
5. Расчетная жёсткость компенсатора может отличаться от фактической.
