Компенсаторы сильфонные сдвигово-осевые применяются для компенсации продольных и поперечных смещений температурных удлинений в двух плоскостях.
Данные тип компенсаторов получил широкое применение в технологических трубопроводах.
В зависимости от назначений и условий эксплуатации, сильфонный компенсатор может иметь конструктивные исполнения, представляющие собой:
- различные комбинации сильфонов, выполненные из высококачественной многослойной нержавеющей стали;
- присоединительную арматуру: патрубки под приварку, фланцы (приварные, свободные), резьбовое соединение;
- внутренний экран;
- защитный кожух.
В настоящее время можно выделить следующие модели компенсаторов сильфонных сдвигово-осевых т.м. hortum:

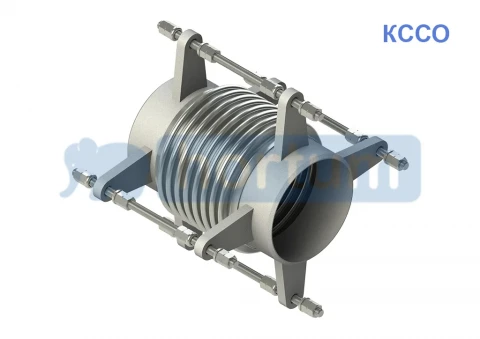

КССО – компенсатор сильфонный сдвигово-осевой со стяжками;

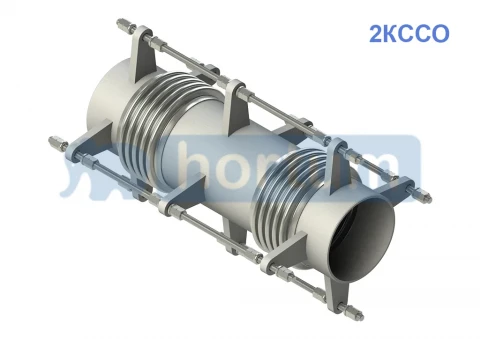

2КССО – двухсекционный компенсатор сильфонный сдвигово-осевой со стяжками;
КССОF – компенсатор сильфонный сдвигово-осевой фланцевый со стяжками;
2КССOF – двухсекционный компенсатор сильфонный сдвигово-осевой фланцевый со стяжками;
КССO.K – компенсатор сильфонный сдвигово-осевой фланцевый со стяжками в кожухе;
2КССO.K – двухсекционный компенсатор сильфонный сдвигово-осевой в кожухе;
КССOF.K – компенсатор сильфонный сдвигово-осевой фланцевый со стяжками в кожухе;
2КССOF.K – двухсекционный компенсатор сильфонный сдвигово-осевой фланцевый со стяжками в кожухе.
Цель применения:
• Компенсация поперечных перемещений трубопроводов, возникающих вследствие температурных изменений его длины
• Снятие вибрационных нагрузок
• Герметизация трубопроводов предотвращение разрушения и деформации трубопроводов
Условия эксплуатации
Рабочая среда: вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и др. среды
• температура – от -200 °C до +1000 °C;
• давление – от вакуумной среды до 63 Бар.
Особенности конструкции
Исполнение компенсатора: возможна установка внутреннего экрана и (или) защитного кожуха, шарнирного или карданного устройства, стяжных шпилек
Тип присоединения: под приварку, фланцевое
Количество секций: односекционный (один сильфон), двухсекционный (два сильфона соединённых между собой посредством соединительного патрубка)
Количество слоёв сильфона: многослойный
Диаметр: от 15 до 1200 мм.;
Гарантия 10 лет, срок службы до 30 лет
Компенсаторы испытаны по ГОСТ 28697–90
