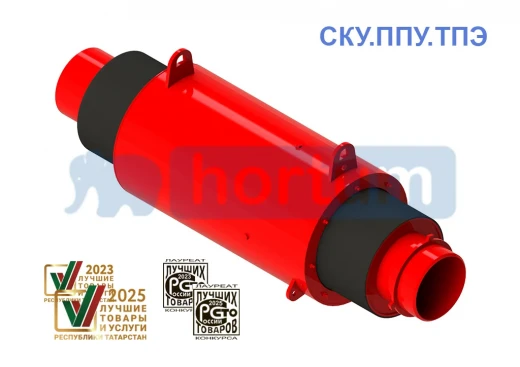

Сильфонное компенсирующее устройство с тепло- и гидроизолированным сильфоном и гильзой в полиэтиленовой оболочке с нанесённой под неё заводской ППУ изоляцией патрубков
Сильфонное компенсирующее устройство с тепло- и гидроизолированным сильфоном и гильзой в полиэтиленовой оболочке с нанесенной под нее заводской ППУ изоляцией патрубков снабжено тепло- и гидроизолированным многослойным сильфоном из нержавеющей стали, патрубками под приварку с заводской изоляцией, гильзой в полиэтиленовой оболочке под ППУ изоляцию, сальниковой набивкой для гидроизоляции, защитным кожухом, направляющими для предотвращения торсионных вращений и шайбой для дополнительной установки механизма предварительного растяжения. В изделии предусмотрены проушины для подъема и предварительного растяжения. Возможно изготовление с дополнительной теплоизоляцией сильфона и проводниками СОДК.
Путем снижения металлоемкости и трудоемкости изготовления, разработали бюджетную модель СКУ.ППУ-ТПЭ Мод.2.
Изменения, внесенные в Мод.2:
- облегчили конструкцию,
- уменьшили длину,
- увеличили осевой ход компенсатора.
По вопросам подбора и приобретения СКУ.ППУ-ТПЭ Мод.2 - обращайтесь в отдел продаж!

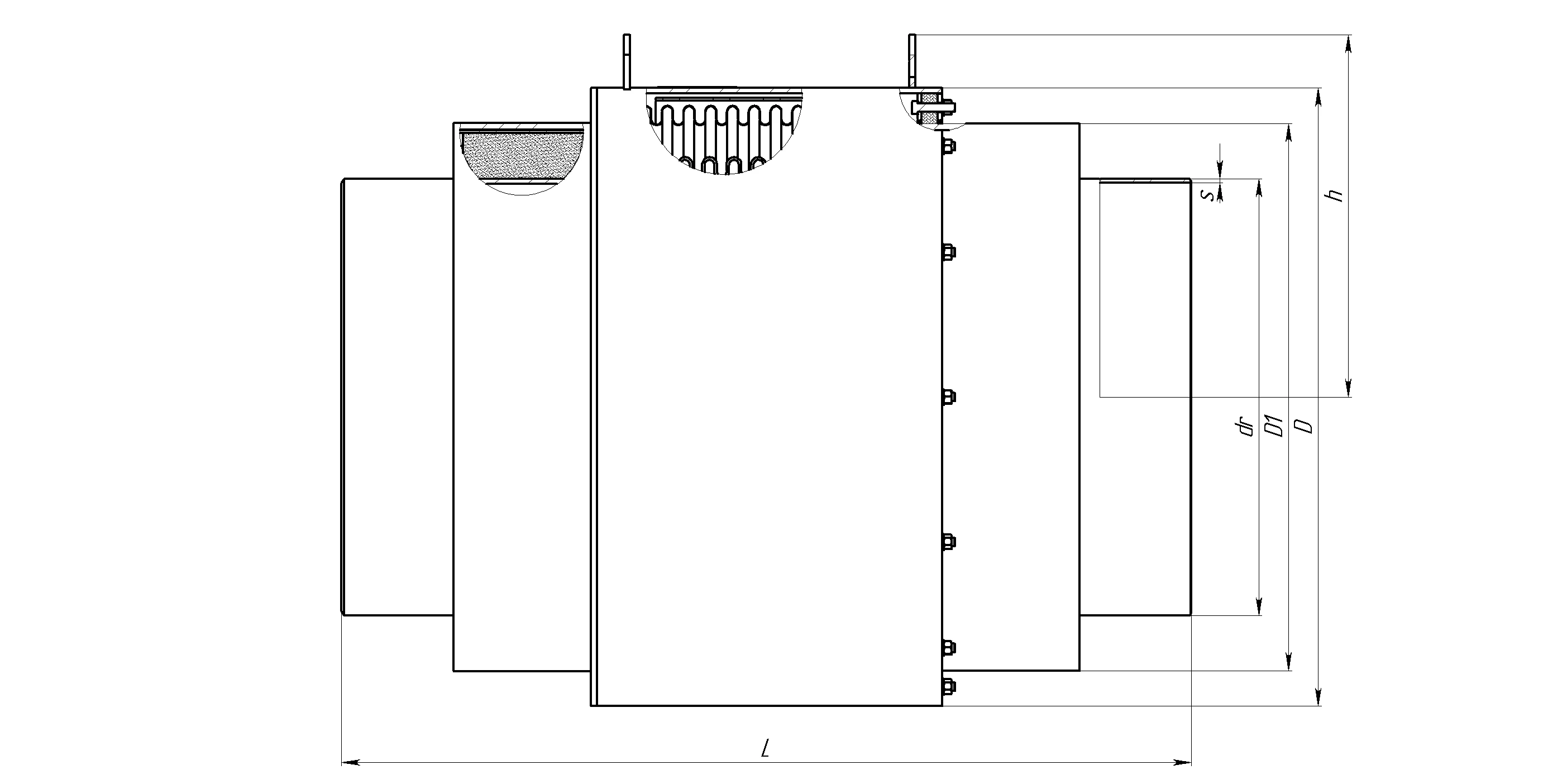

Технические характеристики указаны в таблице 1.
Таблица 1
| Условное обозначение | Номинальный диаметр | Номинальное давление | Размеры | Осевая компенсирующая способность | Расчетный вес | Расчетная жёсткость | Расчетная эффективная площадь | |||||||
| DN | РN | dr | s | D | D1 | h | L | Δ | ±λ | Сλ | Sэф | |||
|
мм mm |
Бар bar |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
мм mm |
кг kg |
Н/мм N/mm |
см2 cm2 |
||
| СКУ.ППУ/ТПЭ 50-25-70 | 50 | 25 | 57 | 3,5 | 245 | 127 | 220 | 1199 | 70 | 35 | 52 | 493,38 | 60,67 | |
| СКУ.ППУ/ТПЭ 65-25-70 | 65 | 25 | 76 | 4,0 | 245 | 142 | 220 | 1199 | 70 | 35 | 59 | 493,98 | 60,67 | |
| СКУ.ППУ/ТПЭ 80-25-70 | 80 | 25 | 89 | 4,0 | 245 | 164 | 220 | 1209 | 70 | 35 | 63 | 436,06 | 83,47 | |
| СКУ.ППУ/ТПЭ 100-25-100 | 100 | 25 | 108 | 4,0 | 299 | 182 | 250 | 1220 | 100 | 50 | 85 | 494,67 | 118,05 | |
| СКУ.ППУ/ТПЭ 125-25-100 | 125 | 25 | 133 | 5,0 | 299 | 227 | 250 | 1242 | 100 | 50 | 96 | 599,12 | 155,04 | |
| СКУ.ППУ/ТПЭ 150-25-100 | 150 | 25 | 159 | 5,0 | 377 | 252 | 288,5 | 1256 | 100 | 50 | 126 | 562,83 | 238,06 | |
| СКУ.ППУ/ТПЭ 200-25-160 | 200 | 25 | 219 | 8,0 | 426 | 317 | 312,5 | 1482 | 160 | 80 | 218 | 678,03 | 459,16 | |
| СКУ.ППУ/ТПЭ 250-25-160 | 250 | 25 | 273 | 8,0 | 480 | 402 | 340 | 1711 | 160 | 80 | 272 | 675,61 | 686,23 | |
| СКУ.ППУ/ТПЭ 300-25-180 | 300 | 25 | 325 | 8,0 | 530 | 452 | 365 | 1732 | 180 | 90 | 331 | 818,86 | 963,16 | |
| СКУ.ППУ/ТПЭ 400-25-190 | 400 | 25 | 426 | 9,0 | 650 | 562 | 425 | 1808 | 190 | 95 | 491 | 1163,59 | 1630,98 | |
| СКУ.ППУ/ТПЭ 500-25-200 | 500 | 25 | 530 | 8,0 | 820 | 712 | 510 | 1842 | 200 | 100 | 596 | 1335,56 | 2468,29 | |
| СКУ.ППУ/ТПЭ 600-25-200 | 600 | 25 | 630 | 10,0 | 950 | 802 | 575 | 1863 | 200 | 100 | 985 | 1632,91 | 3425,34 | |
| СКУ.ППУ/ТПЭ 700-25-210 | 700 | 25 | 720 | 10,0 | 1060 | 902 | 630 | 1904 | 210 | 105 | 1135 | 1812,19 | 4488,83 | |
| СКУ.ППУ/ТПЭ 800-25-210 | 800 | 25 | 820 | 12,0 | 1160 | 1002 | 680 | 1913 | 210 | 105 | 1362 | 1914,61 | 5780,47 | |
| СКУ.ППУ/ТПЭ 1000-25-220 | 1000 | 25 | 1020 | 14,0 | 1360 | 1202 | 780 | 1942 | 220 | 110 | 1775 | 2591,27 | 8841,39 | |
Примечание:
1. Возможна дополнительная теплоизоляция сильфона.
2. Возможны варианты с другими техническими параметрами.
3. Изделие может комплектоваться механизмом предварительного растяжения в количестве 1шт.
4. Расчетный вес компенсатора может отличаться от фактического.
5. Возможна дополнительная установка СОДК (системы оперативного дистанци-онного контроля).
6. Возможно изготовление теплоизоляции тип 1 и тип 2 (согласно ГОСТ 30732).
7. Возможно изготовление компенсатора в оцинкованной оболочке (при изготов-лении компенсатора в оцинкованной оболочке, в изделии будут отсутствовать проушины для подъема и предварительного растяжения).
8. Внешний вид конструкции может отличаться.
9. Расчетная жёсткость компенсатора может отличаться от фактической.
