ССК

Компенсаторы сильфонные осевые
Диаметр условный ( Ду , мм): 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200
Давление условное ( Рраб, PN): 25 Бар
Температура рабочей среды: до +150°С

ССК – Стартовые сильфонные компенсаторы с номинальным давлением PN 25 Бар (25 кгс/см2) стандартного исполнения

Стартовый сильфонный компенсатор служит для компенсации осевых перемещений, возникающих вследствие температурного расширения трубопровода бесканальных подземных теплосетей. Стартовый компенсатор выполняет свою функцию только один раз: при первом разогреве трубопровода сильфон компенсирует тепловое расширение, вызванное изменением температуры теплоносителя, и сжимается, после чего производится фиксация его кожухов сварным швом. Толщина наружного кожуха подобрана таким образом, чтобы исключить возможность перемещения (удлинения/сжатия) после его фиксации.

Цель применения: компенсация температурных изменений трубопровода.

Условия эксплуатации

Рабочая среда: пар, вода.

Особенности конструкции

Исполнение компенсатора: защитный телескопический кожух.

Тип присоединения: под приварку.

Количество секций: односекционный (один сильфон).

Количество слоёв сильфона: многослойный.

Технические характеристики указаны в таблице 1.

Материальное исполнение:

Сильфон: нержавеющая сталь AISI 321 (аналог 08*18H10T, 12*18H10T)
Присоединительная часть: нержавеющая сталь AISI 321 (аналог 08*18H10T, 12*18H10T), углеродистая сталь: сталь 10, сталь 20, 17ГС, 17Г1С, 09Г2, 09Г2С
Усиленный наружный кожух: нержавеющая сталь AISI 321 (аналог 08*18H10T, 12*18H10T), углеродистая сталь: сталь 20, ст.10, ст.3, 09Г2С

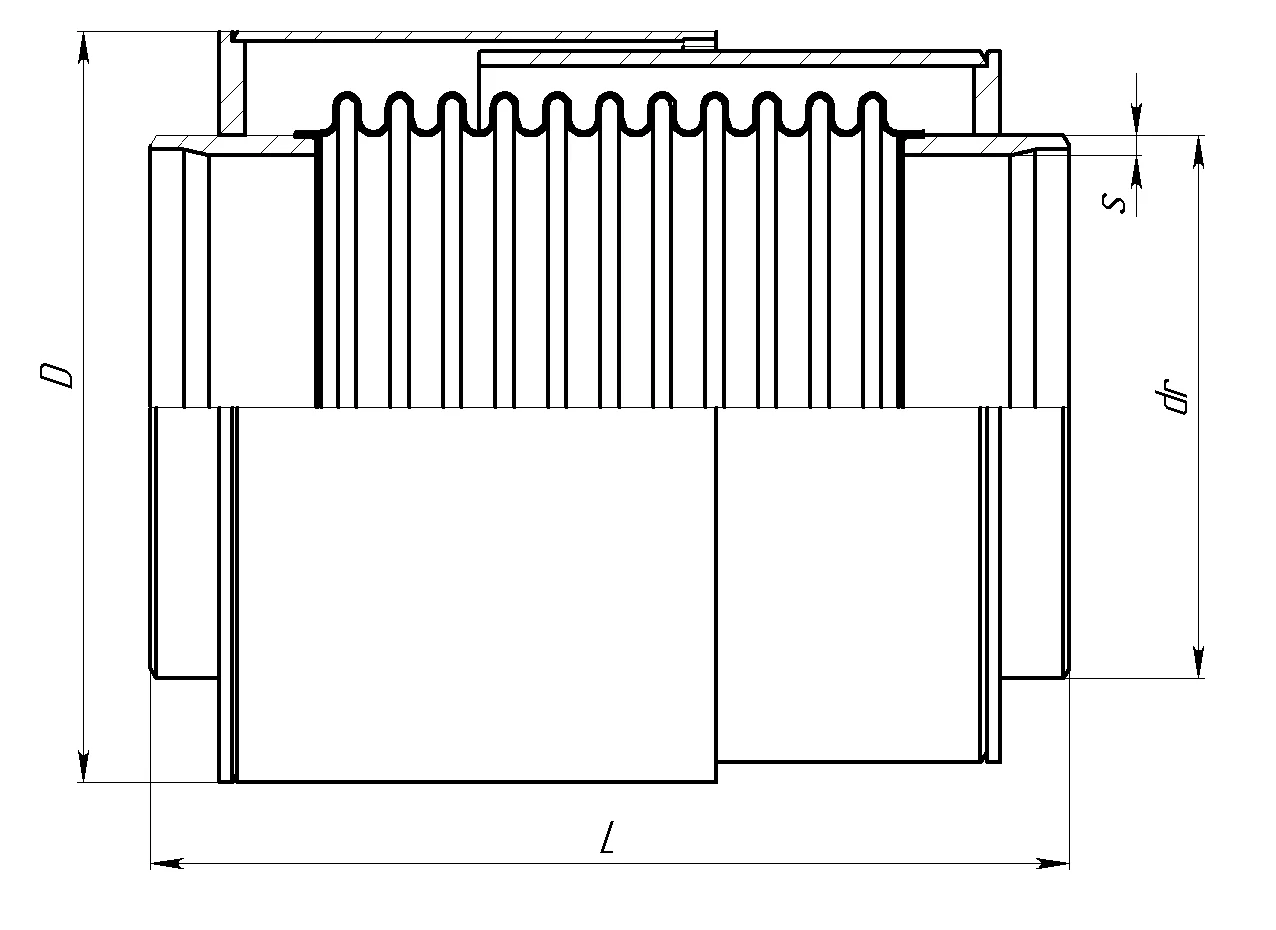

0000007 CCK

Таблица 1

Условное обозначение Номинальный диаметр Номинальное давление Размеры Осевая компенсирующая способность (сжатие) Расчётный вес Расчётная жёсткость Расчётная эффективная площадь
DN PN dr s D L -λ Сλ Sэф

мм

mm

Бар

bar

мм

mm

мм

mm

мм

mm

мм

mm

мм

mm

кг

kg

Н/мм

N/mm

см2

cm2

ССК 50-25-80 50 25 57 3,5 88 350 80 2,95 28,97 32,57
ССК 65-25-80 65 25 76 4,0 133 350 80 5,95 480,1 59,99
ССК 80-25-80 80 25 89 4,0 152 350 80 8,4 334,99 82,52
ССК 100-25-80 100 25 108 4,0 174 400 80 10,4 252,06 116,90
ССК 125-25-110 125 25 133 5,0 194 450 110 14,85 215,38 154,38
ССК 150-25-110 150 25 159 5,0 245 550 110 28,5 302,01 236,42
ССК 200-25-140 200 25 219 8,0 325 550 140 49,5 469,24 456,92
ССК 250-25-140 250 25 273 8,0 377 550 140 52,3 423,95 683,49
ССК 300-25-140 300 25 325 8,0 450 550 140 77,5 893,94 962,11
ССК 350-25-140 350 25 377 7,0 480 550 140 77,1 848,14 1237,23
ССК 400-25-140 400 25 426 9,0 560 550 140 115 1026,85 1623,83
ССК 500-25-170 500 25 530 8,0 680 650 170 173,9 1759,28 2468,29
ССК 600-25-170 600 25 630 10,0 785 650 170 223,3 2122,48 3433,65
ССК 700-25-170 700 25 720 10,0 885 650 170 248,1 1837,73 4484,08
ССК 800-25-170 800 25 820 12,0 1000 650 170 350,0 2237,86 5787,21
ССК 900-25-170 900 25 920 14,0 1100 650 170 391,5 2606,63 7241,25
ССК 1000-25-170 1000 25 1020 14,0 1220 650 170 496,1 3321,89 8841,39
ССК 1200-25-170 1200 25 1220 16,0 1420 650 170 555,1 3271,21 12522,48

Примечание:

1. Возможны варианты с другими техническими параметрами.

2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.

3. Расчетный вес компенсатора может отличаться от фактического.

4. Расчетная жёсткость компенсатора может отличаться от фактической.

5. Возможно изготовление по техническим требованиям заказчика.
