2КСС

Диаметр условный ( Ду , мм): 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200

Давление условное ( Рраб, PN): 16 Бар, 25 Бар

Температура рабочей среды: от -200°С до +550°С

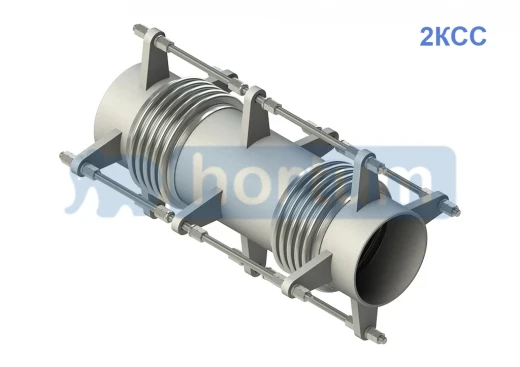

Двухсекционный компенсатор сильфонный сдвиговый со стяжками

Технические характеристики указаны в таблицах 1 и 2.

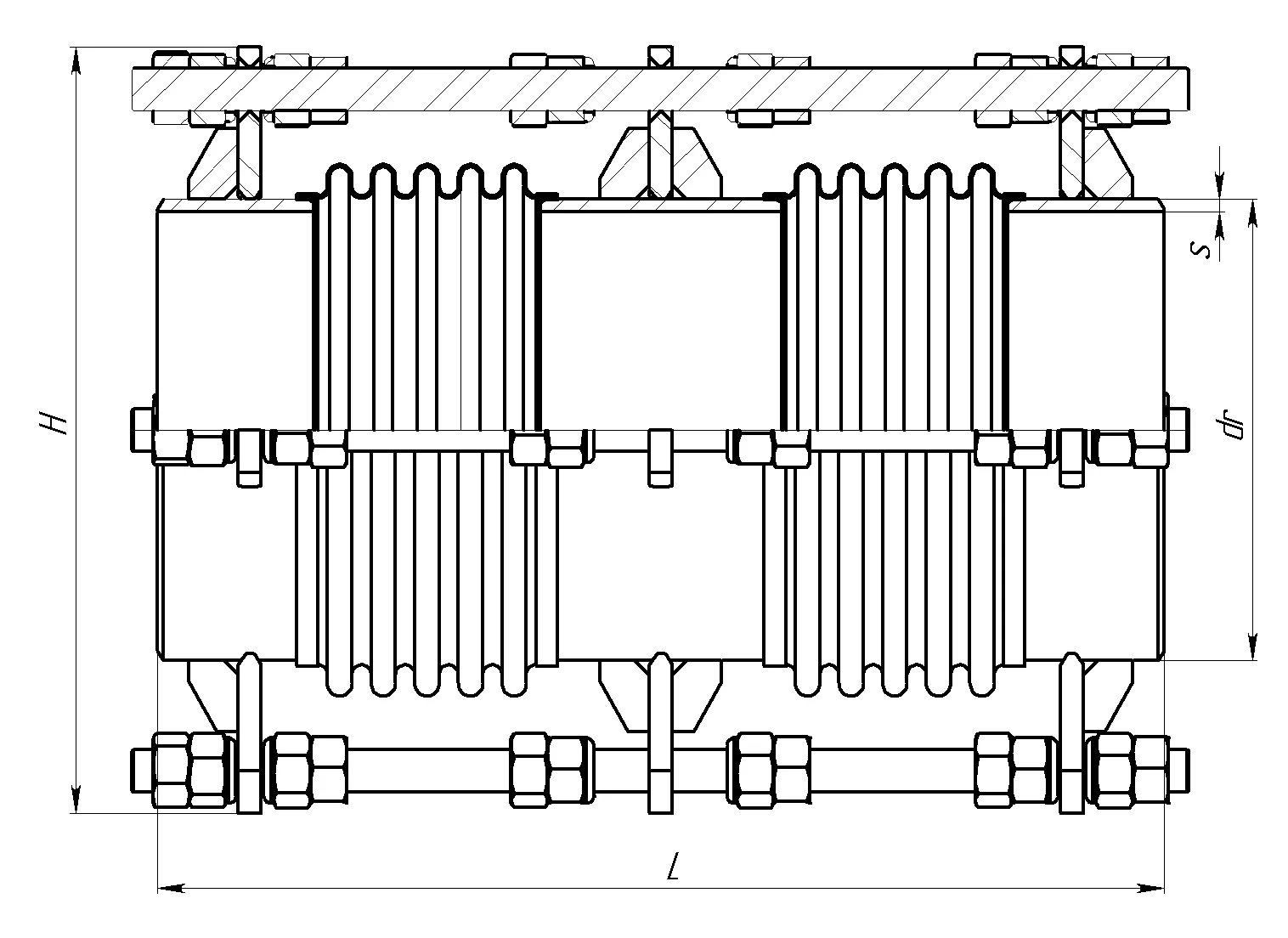

0000002 2KCC

Таблица 1

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры								Расчетный вес				Расчетная жёсткость				Расчетная эффективная площадь
	DN	РN	dr	s	H	L (мм)				кг kg					Сδ				Sэф
						Kомпенсирующая способность									Н/мм N/mm
						сдвиг									Н/мм N/mm
	мм mm	Бар bar	мм mm	мм mm	мм mm	y=25 (мм)	y=50 (мм)	y=75 (мм)	y=100 (мм)	y=25 (мм)		y=50 (мм)	y=75 (мм)	y=100 (мм)	y=25 (мм)	y=50 (мм)	y=75 (мм)	y=100 (мм)	см2 cm2
2КСС 65	65	16	76	4,0	По запросу заказчика	620	720	820	920	6,3		7,2	8,1	9,1	8,66	5,12	3,38	2,39	59,99
2КСС 80	80	16	89	4,0		670	770	870	970	8,1		9,1	10,1	11,1	7,21	4,55	3,13	2,29	82,52
2КСС 100	100	16	108	4,0		670	770	870	970	9,4		10,5	11,7	12,9	7,34	4,94	3,55	2,67	116,90
2КСС 125	125	16	133	5,0		710	910	1010	1110	14,4		18,2	20,1	22	15,17	9,70	6,72	4,93	154,38
2КСС 150	150	16	159	5,0		710	910	1010	1110	18,7		23,2	25,4	27,8	33,94	21,80	15,16	11,15	236,42
2КСС 200	200	16	219	8,0		760	960	1050	1160	31,8		39,8	43,7	47,7	93,77	61,54	43,43	32,26	456,92
2КСС 250	250	16	273	8,0		860	1060	1150	1260	48		59	64	70	100,96	69,24	50,38	38,29	683,49
2КСС 300	300	16	325	8,0		1000	1200	1300	1400	61,8		74,8	81,4	87,9	109,62	80,81	62,01	49,07	959,91
2КСС 350	350	16	377	7,0		1030	1230	1330	1430	67,5		80,9	87,5	94,2	137,01	102,78	79,92	63,91	1234,74
2КСС 400	400	16	426	9,0		1050	1250	1350	1450	97,5		116,5	126	135,5	330,61	248,47	193,48	154,88	1622,40
2КСС 500	500	16	530	8,0		1100	1300	1400	1500	113,4		134,5	145	155,6	582,53	434,15	335,85	267,43	2463,01
2КСС 600	600	16	630	10,0		1250	1450	1650	1800	178,8		204,9	232,1	251,7	1046,880	814,78	651,96	533,38	3433,65
2КСС 700	700	16	720	10,0		1400	1650	1800	1950	251		294,4	320	345,6	724,02	587,40	486,01	408,73	4484,08
2КСС 800	800	16	820	12,0		1600	1800	2000	2200	342		381,3	421,5	462	993,37	837,01	714,81	617,52	5787,21
2КСС 900	900	16	920	14,0		1800	2000	2200	2400	523,8		580	636,6	693	1023,34	877,83	761,24	666,41	7241,25
2КСС 1000	1000	16	1020	14,0		2000	2200	2400	2600	637		698	758,4	819	1193,91	1044,63	921,66	819,18	8841,39
2КСС 1200	1200	16	1220	16,0		2200	2400	2600	2800	1044		1139	1234	1329	1506,72	1316,02	1159,32	1029,01	12546,29

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
5. Расчетная жёсткость компенсатора может отличаться от фактической.

0000002 2KCC

Таблица 2

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры							Расчетный вес				Расчетная жёсткость				Расчетная эффективная площадь
	DN	РN	dr	s	H	L (мм)				кг kg				Сδ				Sэф
						Kомпенсирующая способность								Н/мм N/mm
						сдвиг								Н/мм N/mm
	мм mm	Бар bar	мм mm	мм mm	мм mm	y=25 (мм)	y=50 (мм)	y=75 (мм)	y=100 (мм)	y=25 (мм)	y=50 (мм)	y=75 (мм)	y=100 (мм)	y=25 (мм)	y=50 (мм)	y=75 (мм)	y=100 (мм)	см2 cm2
2КСС 65	65	25	76	4,0	По запросу заказчика	620	720	820	920	6,3	7,2	8,1	9,1	8,66	5,12	3,38	2,39	59,99
2КСС 80	80	25	89	4,0		670	770	870	970	8,1	9,1	10,1	11,1	7,21	4,55	3,13	2,29	82,52
2КСС 100	100	25	108	4,0		670	770	870	970	9,4	10,5	11,7	12,9	7,34	4,94	3,55	2,67	116,90
2КСС 125	125	25	133	5,0		710	910	1010	1110	14,4	18,2	20,1	22	15,17	9,70	6,72	4,93	154,38
2КСС 150	150	25	159	5,0		710	910	1010	1110	18,7	23,2	25,4	27,8	33,94	21,80	15,16	11,15	236,42
2КСС 200	200	25	219	8,0		760	960	1050	1160	31,8	39,8	43,7	47,7	93,77	61,54	43,43	32,26	456,92
2КСС 250	250	25	273	8,0		860	1060	1150	1260	48	59	64	70	100,96	69,24	50,38	38,29	683,49
2КСС 300	300	25	325	8,0		1000	1200	1300	1400	63,4	76,4	83	89,5	203,70	149,86	114,81	90,74	962,11
2КСС 350	350	25	377	7,0		1030	1230	1330	1430	69,2	82,5	89,2	95,8	258,5	193,72	150,52	120,30	1237,23
2КСС 400	400	25	426	9,0		1050	1250	1350	1450	99,9	118,9	128,4	137,9	319,78	239,14	185,49	148,02	1623,83
2КСС 500	500	25	530	8,0		1100	1300	1400	1500	121,6	142,7	153,3	163,8	978,07	728,19	562,83	447,87	2468,29
2КСС 600	600	25	630	10,0		1250	1450	1650	1800	178,8	204,9	232,1	251,7	1046,880	814,78	651,96	533,38	3433,65
2КСС 700	700	25	720	10,0		1400	1650	1800	1950	251	294,4	320	345,6	724,02	587,40	486,01	408,73	4484,08
2КСС 800	800	25	820	12,0		1600	1800	2000	2200	342	381,3	421,5	462	993,37	837,01	714,81	617,52	5787,21
2КСС 900	900	25	920	14,0		1800	2000	2200	2400	523,8	580	636,6	693	1023,34	877,83	761,24	666,41	7241,25
2КСС 1000	1000	25	1020	14,0		2000	2200	2400	2600	637	698	758,4	819	1193,91	1044,63	921,66	819,18	8841,39
2КСС 1200	1200	25	1220	16,0		2200	2400	2600	2800	1044	1139	1234	1329	1506,72	1316,02	1159,32	1029,01	12546,29
