2КССРК

Диаметр условный ( Ду , мм): 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200

Давление условное ( Рраб, PN): 16 Бар, 25 Бар

Температура рабочей среды: от -200°С до +550°С

Двухсекционный компенсатор сильфонный сдвигово-поворотный карданного типа под приварку.

Технические характеристики указаны в таблицах 1 и 2.

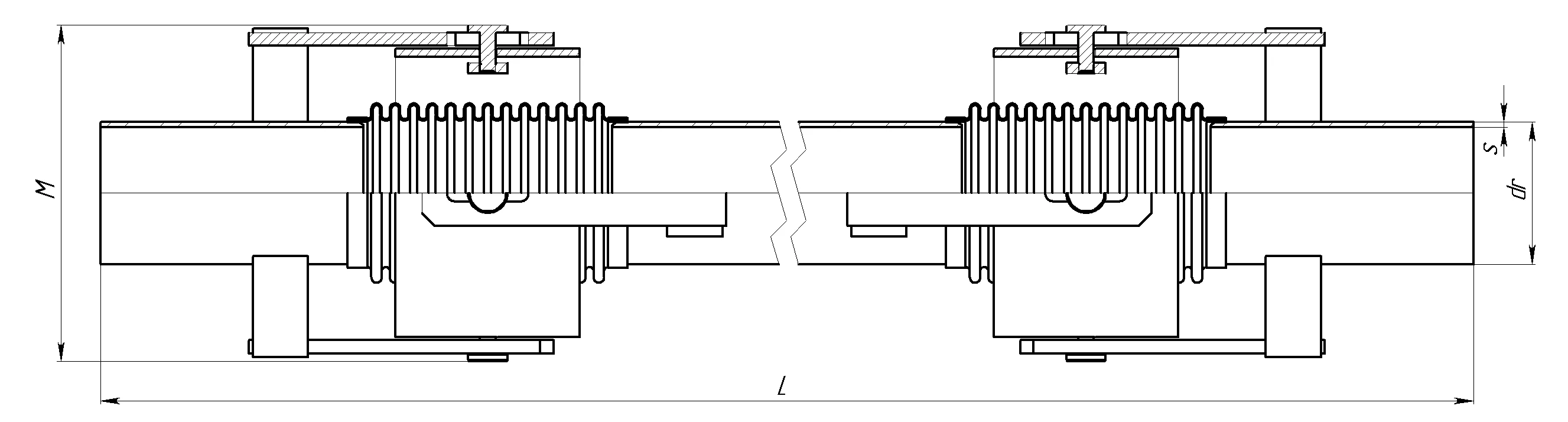

0000002 KCPK

Таблица 1

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры						Расчетный вес			Расчетная жёсткость						Расчетная эффективная площадь
	DN	РN	dr	s	M	L (мм)			кг kg			Kомпенсирующая способность: сдвиг - y (мм) поворот - z (мм)						Sэф
						L (мм)						у=100 z=100		у=200 z=200		у=300 z=300
						Kомпенсирующая способность: сдвиг - y (мм) поворот - z (мм)						Сдвиг	Поворот	Сдвиг	Поворот	Сдвиг	Поворот
												Сб	Сy	Сб	Сy	Сб	Сy
	мм mm	Бар bar	мм mm	мм mm	мм mm	у=100 z=100	у=200 z=200	у=300 z=300	у=100 z=100	у=200 z=200	у=300 z=300	Н/мм N/mm	Нмм/град Nmm/deg	Н/мм N/mm	Нмм/град Nmm/deg	Н/мм N/mm	Нмм/град Nmm/deg	см2 cm2
2КССРК 65	65	16	76	4,0	по запросу заказчика	770	970	1220	16,4	17,8	19,6	3,61	7,94	1,64	8,64	0,82	8,05	59,99
2КССРК 80	80	16	89	4,0		820	1020	1250	18	19,7	21,6	3,61	8,16	1,75	10,3	0,96	9,23	82,52
2КССРК 100	100	16	108	4,0		820	1020	1280	26	28	30,7	5,15	11,02	2,46	13,92	1,25	12,1	116,9
2КССРК 125	125	16	133	5,0		950	1150	1460	30,9	33,4	37,3	7,09	15,31	3,64	19,22	1,75	16,69	154,38
2КССРК 150	150	16	159	5,0		950	1150	1460	36,3	39,7	45	14,08	28,11	7,08	35,30	3,35	30,65	236,42
2КССРК 200	200	16	219	8,0		1120	1340	1690	57,3	63,9	74,9	27,93	70,32	15,20	82,27	7,54	74,49	456,92
2КССРК 250	250	16	273	8,0		1120	1340	1690	76,1	86,1	102	49,49	120,02	26,07	137,90	12,61	122,82	683,49
2КССРК 300	300	16	325	8,0		1300	1500	1700	115,8	126,7	137,6	52,67	115,87	31,18	150,40	20,55	173,96	959,91
2КССРК 350	350	16	377	7,0		1300	1500	1700	133,2	145,9	158,6	70,67	164,84	42,34	213,98	28,13	247,53	1234,74
2КССРК 400	400	16	426	9,0		1500	1700	1900	134,2	178,7	192,7	125,25	308,19	82,53	452,40	58,41	556,57	1622,40
2КССРК 500	500	16	530	8,0		1500	1700	1900	262	282,4	302,8	225,03	511,05	146,21	750,09	102,45	922,73	2463,01
2КССРК 600	600	16	630	10,0		1700	1900	2100	390,3	416,1	441,8	471,60	1193,82	317,46	1775,12	227,97	1984,04	3433,65
2КССРК 700	700	16	720	10,0		1900	2100	2300	555,6	588,6	621,6	342,24	1051,55	243,65	1367,85	182,15	1609,99	4484,08
2КССРК 800	800	16	820	12,0		2100	2300	2500	751,2	790	829	434,74	1109,04	319,55	1625,65	244,62	2031,13	5787,21
2КССРК 900	900	16	920	14,0		2300	2500	2700	995	1050	1104	524,81	1553,41	398,99	2304,50	313,44	2906,89	7241,25
2КССРК 1000	1000	16	1020	14,0		2500	2700	2900	1132	1191,6	1252,3	751,70	2341,94	577,38	3486,23	457,22	3779,66	8841,39
2КССРК 1200	1200	16	1220	16,0		2700	2900	3100	1788,7	1883,7	1978,8	785,56	2715,83	614,96	3253,86	494,37	4431,36	12546,29

Примечание:

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
3. Расчетный вес компенсатора может отличаться от фактического.
4. Внешний вид конструкции может отличаться.
5. Расчетная жёсткость компенсатора может отличаться от фактической.
6. Возможны варианты с усиленным карданом.

0000002 KCPK

Таблица 2

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры						Расчетный вес			Расчетная жёсткость						Расчетная эффективная площадь
	DN	РN	dr	s	M	L (мм)			кг kg			Kомпенсирующая способность: сдвиг - y (мм) поворот - z (мм)						Sэф
						L (мм)						у=100 z=100		у=200 z=200		у=300 z=300
						Kомпенсирующая способность: сдвиг - y (мм) поворот - z (мм)						Сдвиг	Поворот	Сдвиг	Поворот	Сдвиг	Поворот
												Сб	Сy	Сб	Сy	Сб	Сy
	мм mm	Бар bar	мм mm	мм mm	мм mm	у=100 z=100	у=200 z=200	у=300 z=300	у=100 z=100	у=200 z=200	у=300 z=300	Н/мм N/mm	Нмм/град Nmm/deg	Н/мм N/mm	Нмм/град Nmm/deg	Н/мм N/mm	Нмм/град Nmm/deg	см2 cm2
2КССРК 65	65	25	76	4,0	по запросу заказчика	790	990	1240	16,5	17,9	19,7	3,29	7,65	1,54	8,41	0,79	7,36	59,99
2КССРК 80	80	25	89	4,0		840	1040	1270	18,2	19,9	21,8	3,31	7,88	1,65	10,04	0,92	9,04	82,52
2КССРК 100	100	25	108	4,0		840	1040	1300	26,2	28,2	30,9	4,72	10,64	2,31	13,57	1,19	11,87	116,9
2КССРК 125	125	25	133	5,0		970	1170	1480	31,1	33,6	37,6	6,56	14,82	3,44	18,76	1,69	16,40	154,38
2КССРК 150	150	25	159	5,0		970	1170	1480	36,6	40	45,3	12,99	27,22	6,68	34,45	3,22	30,11	236,42
2КССРК 200	200	25	219	8,0		1140	1360	1710	57,9	64,5	75,5	26,21	68,56	14,50	80,66	7,30	73,40	456,92
2КССРК 250	250	25	273	8,0		1140	1360	1710	77	87	103	46,27	116,77	24,81	135,03	12,18	120,95	683,49
2КССРК 300	300	25	325	8,0		1330	1530	1730	120,1	131,1	142	84,36	200,16	51,44	262,60	33,94	276,06	962,11
2КССРК 350	350	25	377	7,0		1330	1530	1730	133,9	146,6	159,3	123,44	298,37	75,11	389,75	50,40	411,62	1237,23
2КССРК 400	400	25	426	9,0		1550	1750	1950	171,8	186,2	200,6	122,54	288,18	80,11	423,03	56,39	468,39	1623,83
2КССРК 500	500	25	530	8,0		1550	1750	1950	283,8	304,4	324,7	337,97	811,17	223,88	1199,53	158,98	1335,30	2468,29
2КССРК 600	600	25	630	10,0		1770	1970	2170	401,1	426,9	452,6	406,96	1124,21	280,96	1445,48	205,41	1686,45	3433,65
2КССРК 700	700	25	720	10,0		1980	2180	2380	569,7	602,7	635,7	251,45	924,18	187,19	1221,82	163,90	1537,88	4484,08
2КССРК 800	800	25	820	12,0		2200	2400	2600	775,3	824,9	863,9	370,56	1037,93	278,36	1533,26	216,65	1927,48	5787,21
2КССРК 900	900	25	920	14,0		2400	2600	2800	1026,5	1116,3	1170,3	455,48	1463,09	352,37	2184,48	280,61	2769,75	7241,25
2КССРК 1000	1000	25	1020	14,0		2600	2800	3000	1167	1226,6	1287,3	655,97	2209,78	512,07	3309,44	410,72	3605,64	8841,39
2КССРК 1200	1200	25	1220	16,0		2800	3000	3200	1836,3	1931,3	2026,3	692,47	2570,76	549,75	3096,82	446,94	4236,32	12546,29

Примечание:
