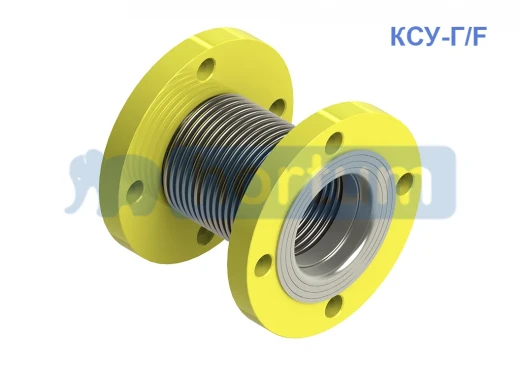

КСУ-Г/F 65-150 - компенсатор антивибрационный для газовых горелок, с фланцевым соединением

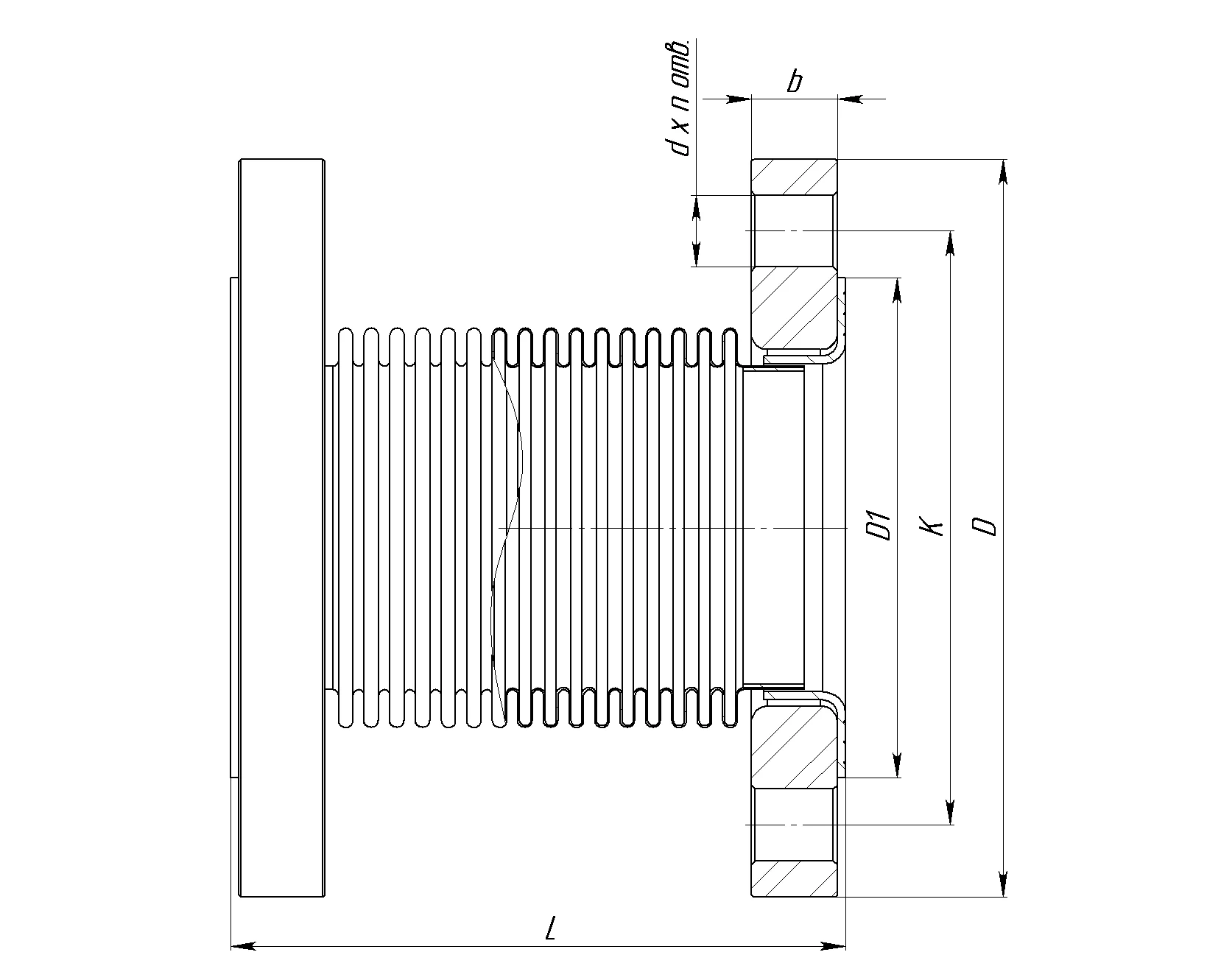

Технические характеристики указаны в таблице 1.
Материальное исполнение:
| Материал сильфона: | AISI 321 |
| Материал обечаек: | нержавеющая сталь |
| Материал кольца: | нержавеющая сталь |
| Материал фланцев: | углеродистая сталь |
Таблица 1
| Модель | Фланцевые соединения | Р, рабочее | Р, пробное (при 20°С) | Тем-ра | Осевая компенсация | Боковая | Угловая | Осевая жёсткость | L | Параметры фланцев | ||||
|
ГОСТ 33259-2015 |
Бар |
Бар | С | ±h (мм) | ±e (мм) | ±a (мм) | H/мм | мм | D (мм) |
D1 (мм) |
D2 (мм) |
b (мм) |
d (мм) x n | |
| КСУ-Г/F 65-3-40-20-40 |
Dn65 Pn16 | 3 | 4,5 | 60 | ±20 | ±10 | ±20 | 61,04 | 150 | 180 | 120 | 145 | 21 | 18 х 4 |
| КСУ-Г/F 80-3-40-20-40 |
Dn80 Pn16 | 3 | 4,5 | 60 | ±20 | ±10 | ±20 | 49,91 | 160 | 195 | 133 | 160 | 21 | 18 х 4 |
| КСУ-Г/F 100-3-40-20-40 |
Dn100 Pn16 | 3 | 4,5 | 60 | ±20 | ±10 | ±20 | 43,13 | 170 | 215 | 158 | 180 | 23 | 18 х 8 |
| КСУ-Г/F 125-3-50-8-8 |
Dn125 Pn16 | 3 | 4,5 | 60 | ±25 | ±4 | ±4 | 48,36 | 240 | 245 | 184 | 210 | 25 | 18 х 8 |
| КСУ-Г/F 150-3-50-8-8 |
Dn150 Pn16 | 3 | 4,5 | 60 | ±25 | ±4 | ±4 | 65,36 | 240 | 280 | 212 | 240 | 25 | 22 х 8 |
