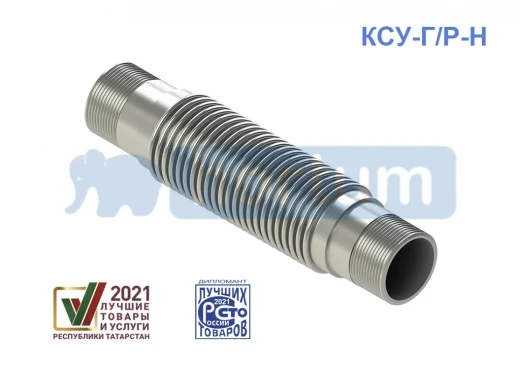

КСУ-Г/Р-Н 15-50 - компенсатор антивибрационный для газовых горелок, с резьбовым соединением, с патрубками из нержавеющей стали
Технические характеристики указаны в таблице 1.
Материальное исполнение:
| Материал сильфона: | AISI 304L |
| Материал патрубков: | нержавеющая сталь |
| Тип резьбы: | коническая R |
| Материал обечаек: | нержавеющая сталь |
Таблица 1

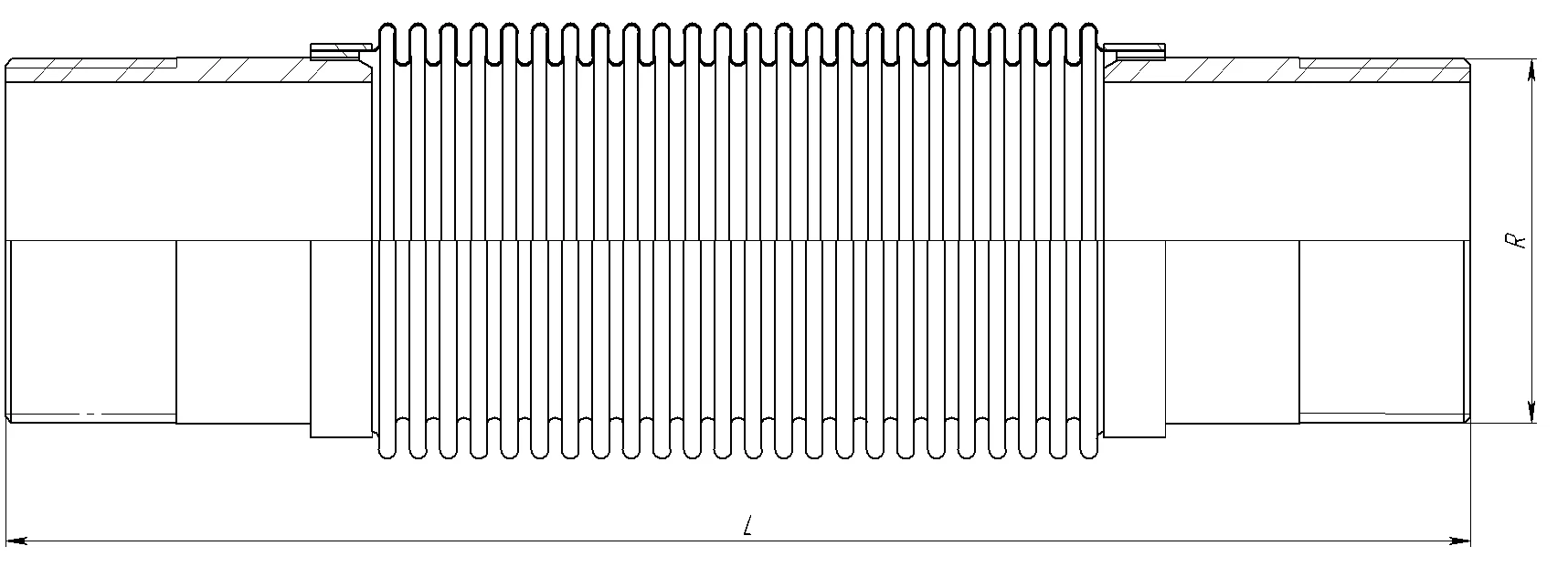

| Модель | Резьбовые соединения | Р, рабочее | Р, пробное (при 20ºС) | Тем-ра | Осевая компенсация | Боковая | Угловая | Осевая жёсткость | L | A |
|
ГОСТ 6357-81 |
Бар |
Бар | С | ±h (мм) | ±e (мм) | ±a (мм) | H/мм | мм | мм | |
| КСУ-Г/Р-Н
15-3-20-10-70 |
R ½" | 3 | 4,5 | 60 | ±10 | ±5 | ±35 | 19,34 | 170 | 18 |
| КСУ-Г/Р-Н
20-3-20-10-60 |
R ¾" | 3 | 4,5 | 60 | ±10 | ±5 | ±30 | 19,34 | 180 | 18 |
| КСУ-Г/Р-Н
25-3-20-12-50 |
R 1" | 3 | 4,5 | 60 | ±10 | ±6 | ±25 | 14 | 200 | 22 |
| КСУ-Г/Р-Н
32-3-24-20-70 |
R 1 ¼" | 3 | 4,5 | 60 | ±12 | ±10 | ±35 | 17,91 | 220 | 24 |
| КСУ-Г/Р-Н
40-3-30-20-70 |
R 1 ½" | 3 | 4,5 | 60 | ±15 | ±10 | ±35 | 19,45 | 240 | 24 |
| КСУ-Г/Р-Н
50-3-30-20-60 |
R 2" | 3 | 4,5 | 60 | ±15 | ±10 | ±30 | 24,92 | 240 | 28 |
