Наименование.
Опора неподвижная (гильза) для систем отопления DN15 - 40.
Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)
Назначение и область применения.
Неподвижные опоры торговой марки hortum разработаны для вертикального трубопровода (все типы), а также горизонтального трубопровода с монтажом сквозь стены (только версии однотрубных опор с упорами). Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.
Изделия сопровождаются ПС и схемой расстановки опор.
Опоры разработаны под сильфонные компенсаторы hortum.
Однотрубные неподвижные опоры с упорами подходят для крепления к подвесным рамам.
Основной элемент неподвижной опоры.
Это упор, состоящий из 2 полукруглых плит.
Основные технические данные.

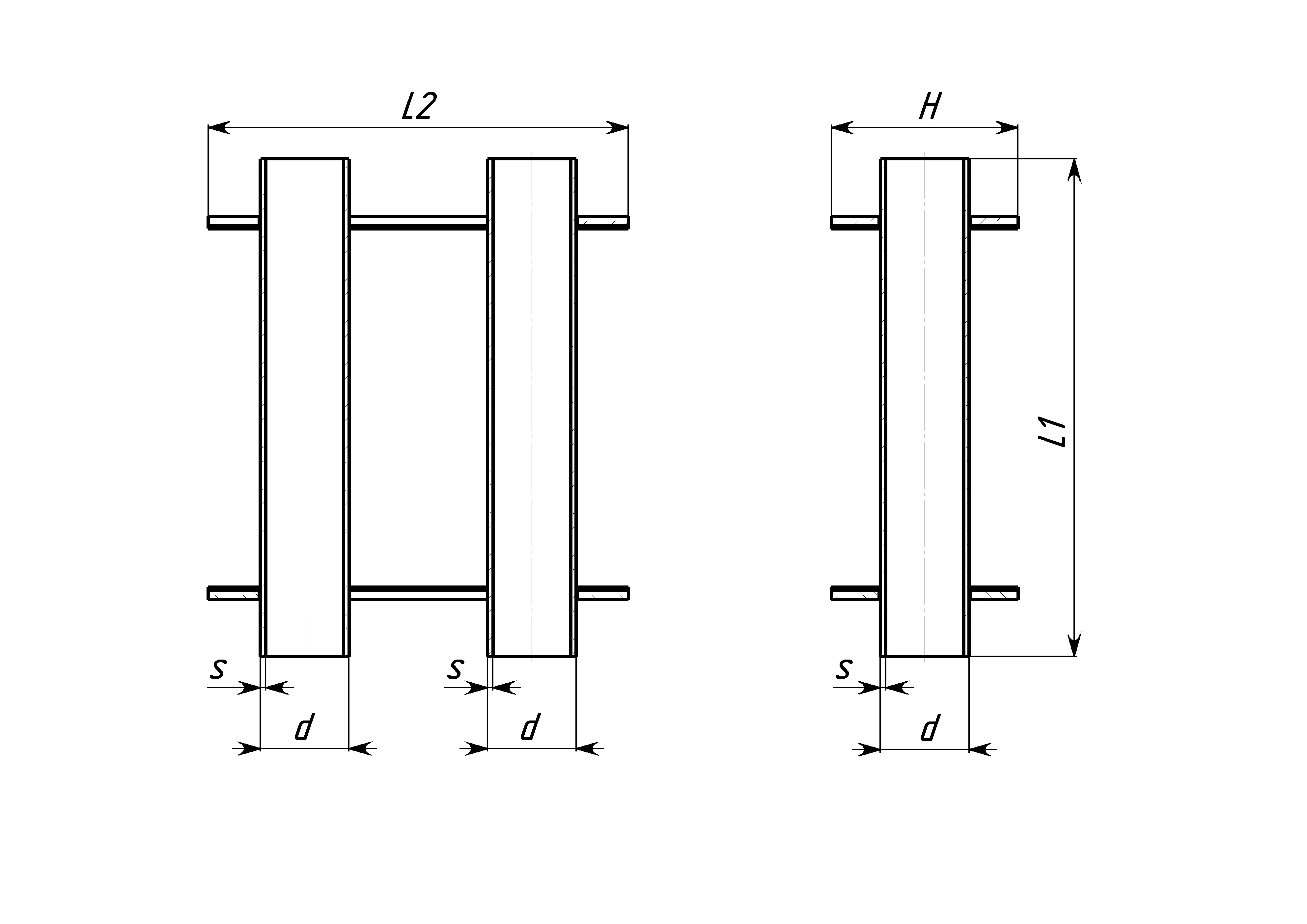

Рис.1
Таблица 1
| Обозначение | Для трубопровода Dн, мм | L1, мм | d, мм | S, мм * | L2, мм | Н, мм | Масса, кг ** |
| НО.О 15.2 | 15 | 320 | 33.5 | 3,2, | 220 | 100 | 1,63-3,03 |
| НО.О 20.2 | 20 | 320 | 42.3 | 3,2 | 220 | 100 | 1,42-3,14 |
| НО.О 25.2 | 25 | 320 | 48,3 | 3,5 | 220 | 100 | 1,31-3,41 |
| НО.О 32.2 | 32 | 320 | 57 | 3,5 | 270 | 120 | 2,13-4,77 |
| НО.0 40.2 | 40 | 320 | 76 | 3,5-4,0 | 270 | 120 | 1,64-5,66 |
* В зависимости от материала изделия.
** Масса без гильзы и масса с гильзой.
Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.

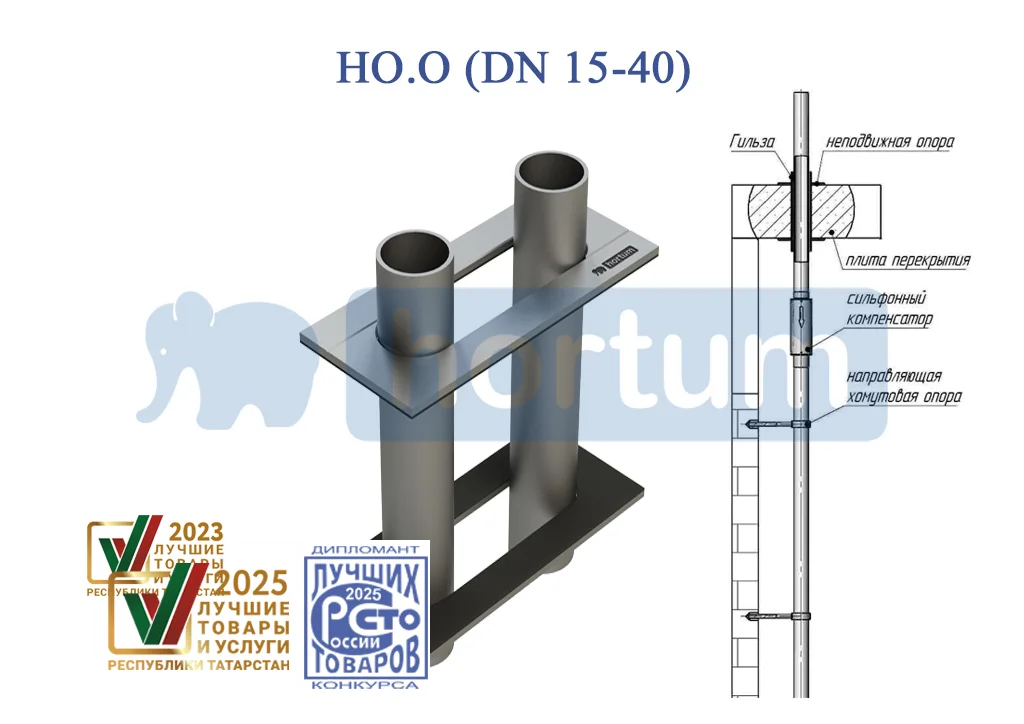

Рис.2 Неподвижная опора «Хортум» и схема её установки.
Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект.
Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.
К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
