Опора неподвижная с резьбовым присоединением для водоснабжения DN15 - 40

Наименование.

Опора неподвижная с резьбовым присоединением для водоснабжения DN15 - 40.

Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)

Назначение и область применения.

Неподвижные опоры торговой марки hortum разработаны для вертикального трубопровода (все типы), а также горизонтального трубопровода с монтажом сквозь стены (только версии однотрубных опор с упорами). Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.

Изделия сопровождаются ПС и схемой расстановки опор.
Опоры разработаны под сильфонные компенсаторы hortum.
Однотрубные неподвижные опоры с упорами подходят для крепления к подвесным рамам.

Основной элемент неподвижной опоры.

Это упор, состоящий из 2 полукруглых плит.

Основные технические данные.

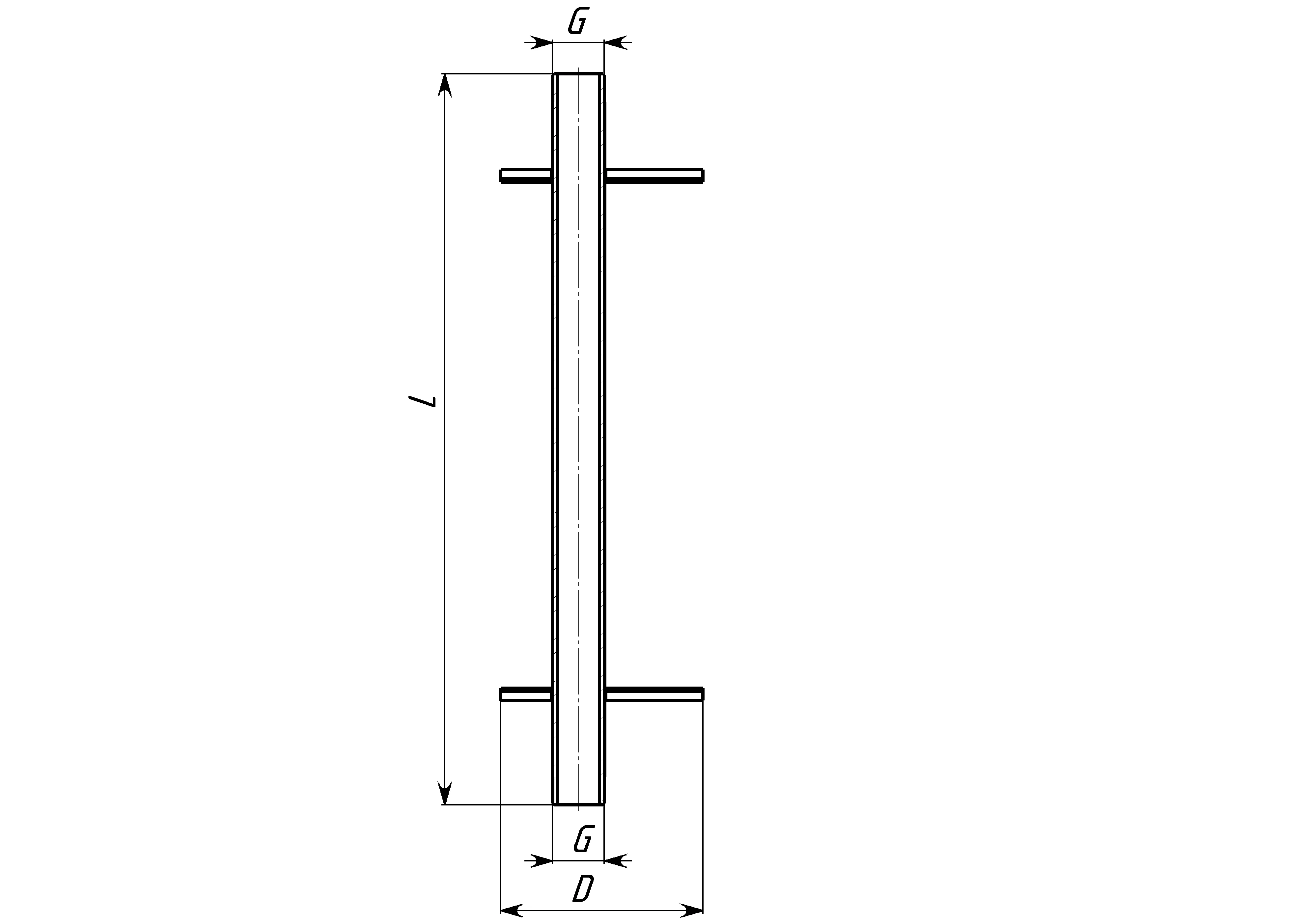

Рис.1

Таблица 1

* В зависимости от материала изделия.
** Масса без гильзы и масса с гильзой.

Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.

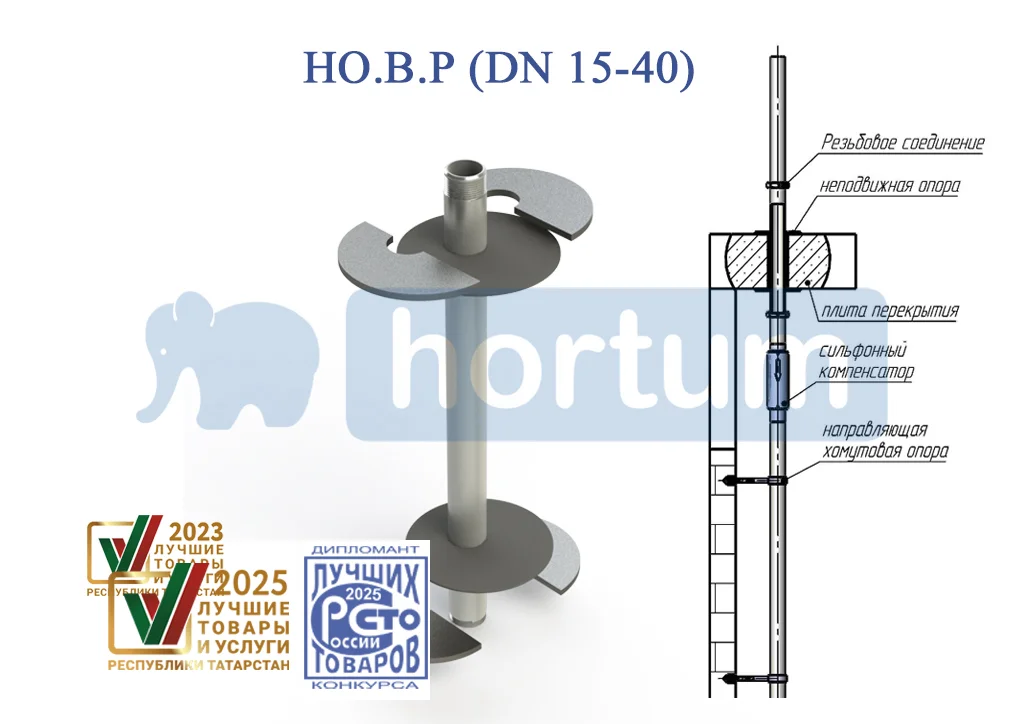

Рис.2 Неподвижная опора «Хортум» и схема её установки.

Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект.
Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.

К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
