Наименование.
Опора неподвижная (гильза по запросу) для отопления DN50 - 200.
Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)
Назначение и область применения.
Неподвижные опоры торговой марки hortum разработаны для вертикального трубопровода (все типы), а также горизонтального трубопровода с монтажом сквозь стены (только версии однотрубных опор с упорами). Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.
Изделия сопровождаются ПС и схемой расстановки опор.
Опоры разработаны под сильфонные компенсаторы hortum.
Однотрубные неподвижные опоры с упорами подходят для крепления к подвесным рамам.
Основной элемент неподвижной опоры.
Это упор, состоящий из плиты и ребер. В зависимости от диаметра трубопровода количество ребер на основании отличается.
Основные технические данные.

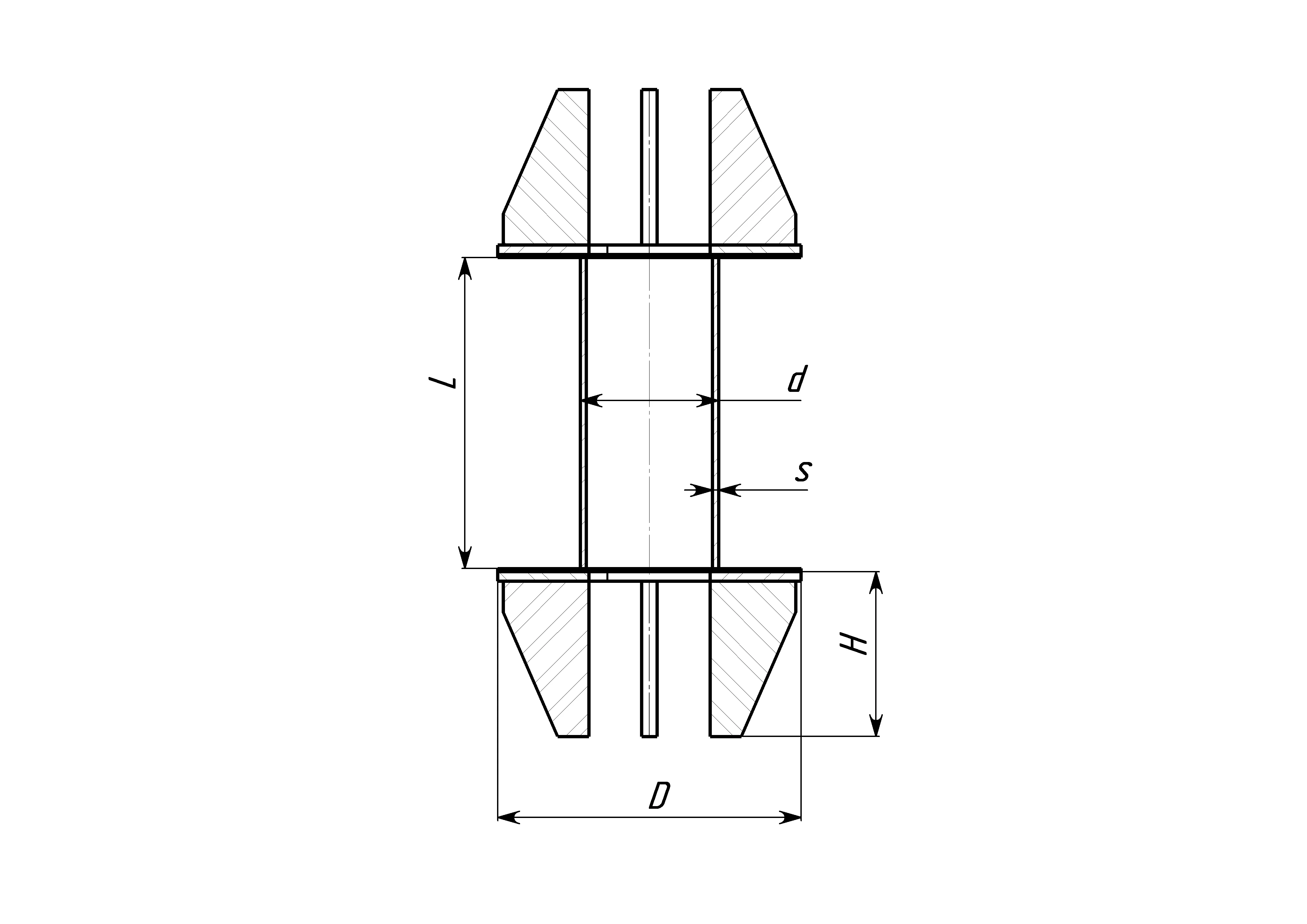

Рис.1
Таблица 1
| Обозначение | Для трубопровода Dн, мм | L, мм *** | D,мм | H,мм | d,мм | S,мм * | Масса, кг ** |
| НО.О 50.1 | 57 | 200 | 175 | 106 | 76 | 4,0 | 4,5-5,79 |
| НО.О 65.1 | 76 | 200 | 195 | 106 | 89 | 4,0 | 4,9-6,45 |
| НО.О 80.1 | 89 | 200 | 210 | 106 | 108 | 4,0 | 5,22-7,11 |
| НО.О 100.1 | 108 | 200 | 240 | 108 | 133 | 4,5 | 9-11,62 |
| НО.О 125.1 | 133 | 200 | 270 | 108 | 159 | 4,5-5 | 11,04-14,45 |
| НО.О 150.1 | 159 | 200 | 300 | 110 | 219 | 6,0 | 13,8-19,42 |
| НО.О 200.1 | 219 | 200 | 380 | 150 | 273 | 6,0-8 | 17-21,2 |
* В зависимости от материала изделия.
** Масса без гильзы и масса с гильзой.
*** Если плита перекрытия другой толщины, при заказе указывать нужную длину гильзы
Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.

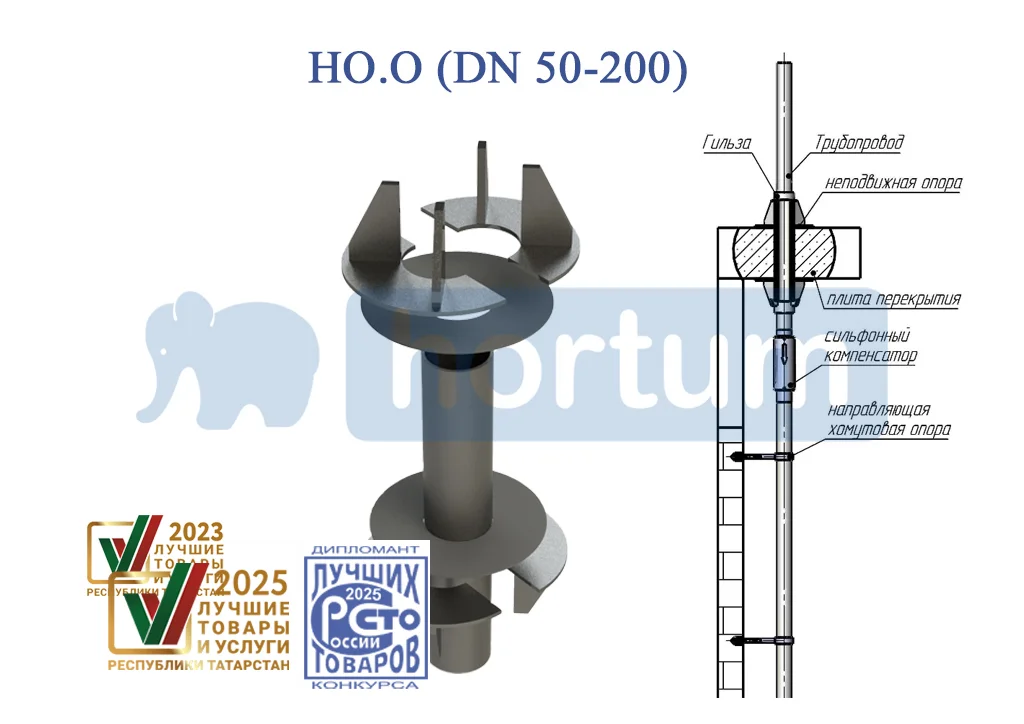

Рис.2 Неподвижная опора «Хортум» и схема её установки.
Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект.
Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.
К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
