Наименование.
Опора неподвижная с муфтовым соединением (пазовое) для водоснабжения DN50 – 100.
Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)
Назначение и область применения.
Неподвижные опоры торговой марки hortum разработаны для вертикального трубопровода (все типы), а также горизонтального трубопровода с монтажом сквозь стены (только версии однотрубных опор с упорами). Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.
Изделия сопровождаются ПС и схемой расстановки опор.
Опоры разработаны под сильфонные компенсаторы hortum.
Однотрубные неподвижные опоры с упорами подходят для крепления к подвесным рамам.
Основной элемент неподвижной опоры.
Это упор, состоящий из плиты и ребер. В зависимости от диаметра трубопровода количество ребер на основании отличается.
Основные технические данные.

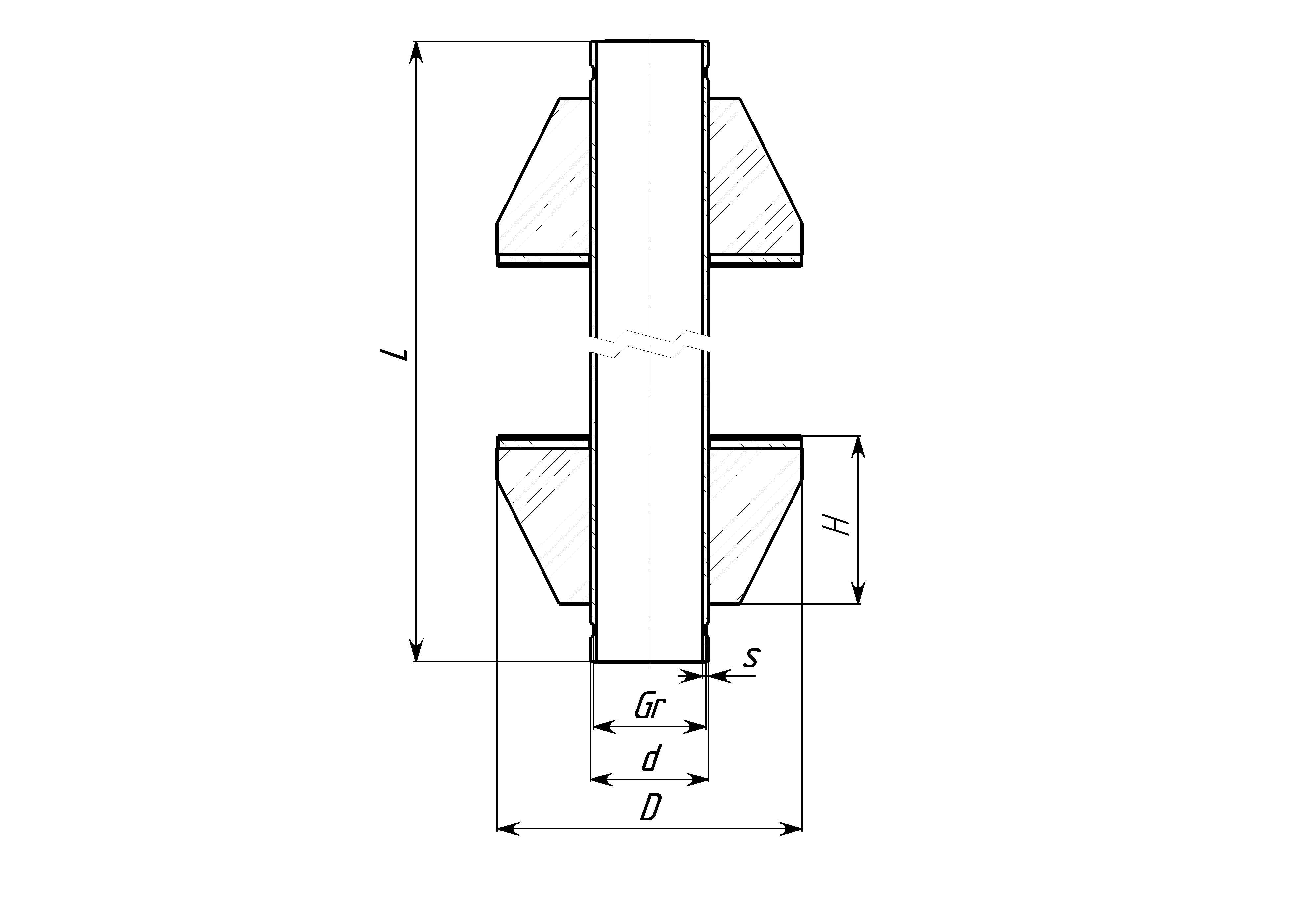

Рис.1
Таблица 1
| Обозначение | Для трубопровода Dн, мм | L,мм | D,мм | Gr” | d,мм * | S,мм * | H,мм | Масса, кг ** |
| НО.В.Gr 50.1 | 57 | 490 | 175 | 2 | 60 | 4,0 | 106 | 4,5-7,22 |
| НО.В.Gr 65.1 | 76 | 490 | 195 | 2 1/2 | 76 | 4,0 | 106 | 4,9-8,4 |
| НО.В.Gr 80.1 | 89 | 490 | 210 | 3 | 89 | 4,0 | 106 | 5,22-9,42 |
| НО.В.Gr 100.1 | 108 | 490 | 240 | 4 | 108 | 4,0 | 108 | 9-14,1 |
* В зависимости от материала изделия.
** Масса без гильзы и масса с гильзой.
Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.

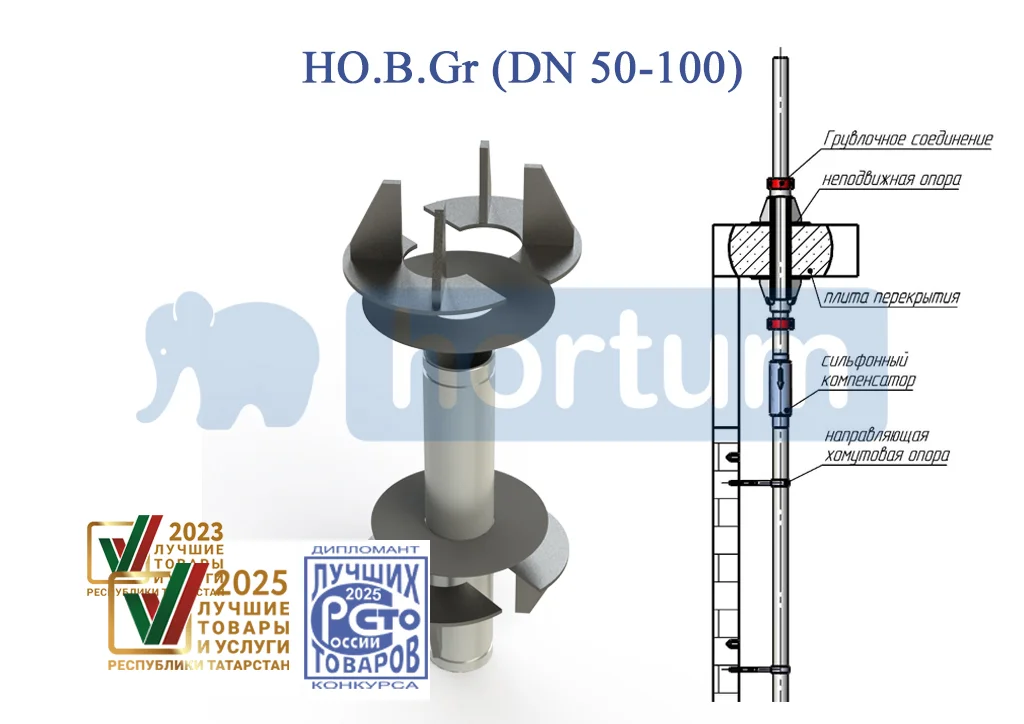

Рис.2 Неподвижная опора «Хортум» и схема её установки.
Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект.
Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.
К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
