Наименование.
Опора неподвижная с муфтовым соединением (пазовое) для водоснабжения DN25 – 40
Давление условное ( Рраб, PN): 16 Бар (гидравлические испытания до 24 Бар)
Назначение и область применения.
Неподвижные опоры торговой марки hortum разработаны для вертикального трубопровода (все типы), а также горизонтального трубопровода с монтажом сквозь стены (только версии однотрубных опор с упорами). Это удерживающие конструкции, предназначенные для крепления труб в нужном положении. Они воспринимают нагрузки, которые неизбежно возникают во время пользования трубопроводом. Это может быть вибрация, резкие колебания температуры или давления.
Изделия сопровождаются ПС и схемой расстановки опор.
Опоры разработаны под сильфонные компенсаторы hortum.
Однотрубные неподвижные опоры с упорами подходят для крепления к подвесным рамам.
Основной элемент неподвижной опоры.
Это упор, состоящий из 2 полукруглых плит.
Основные технические данные.

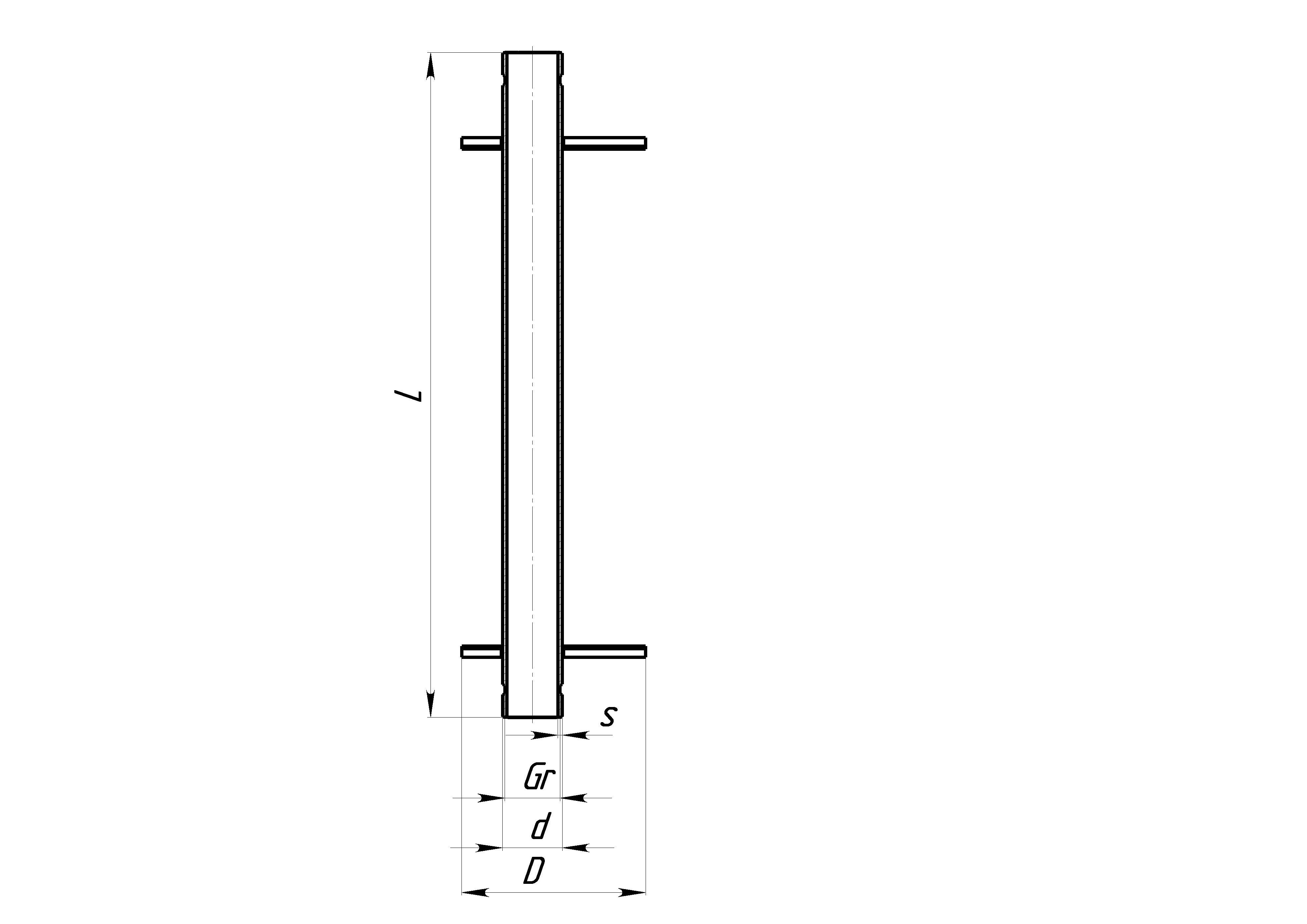

Рис.1
Таблица 1
| Обозначение | Для трубопровода Dн, мм | L,мм | D,мм | Gr" | d,мм * | S,мм * | Масса, кг ** |
| НО.В.Gr 25.1 | 25 | 470 | 130 | 1 | 33,5-34 | 3,2-3,5 | 1,14-2,32 |
| НО.В.Gr 32.1 | 32 | 470 | 130 | 1 1/4 | 42,3-42,4 | 3,2-3 | 1,05-2,6 |
| НО.В.Gr 40.1 | 40 | 470 | 150 | 1 1/2 | 48-48,3 | 3,5-4 | 1,29-3,3 |
* В зависимости от материала изделия.
** Масса без гильзы и масса с гильзой.
Важно! Если нагрузки превышают допустимые, необходимо связаться с конструкторским отделом для уточнения возможности использования при данных нагрузках или изготовления оборудования в соответствии с данными заказчика. При монтаже необходимо обеспечить качественное сварное соединение.

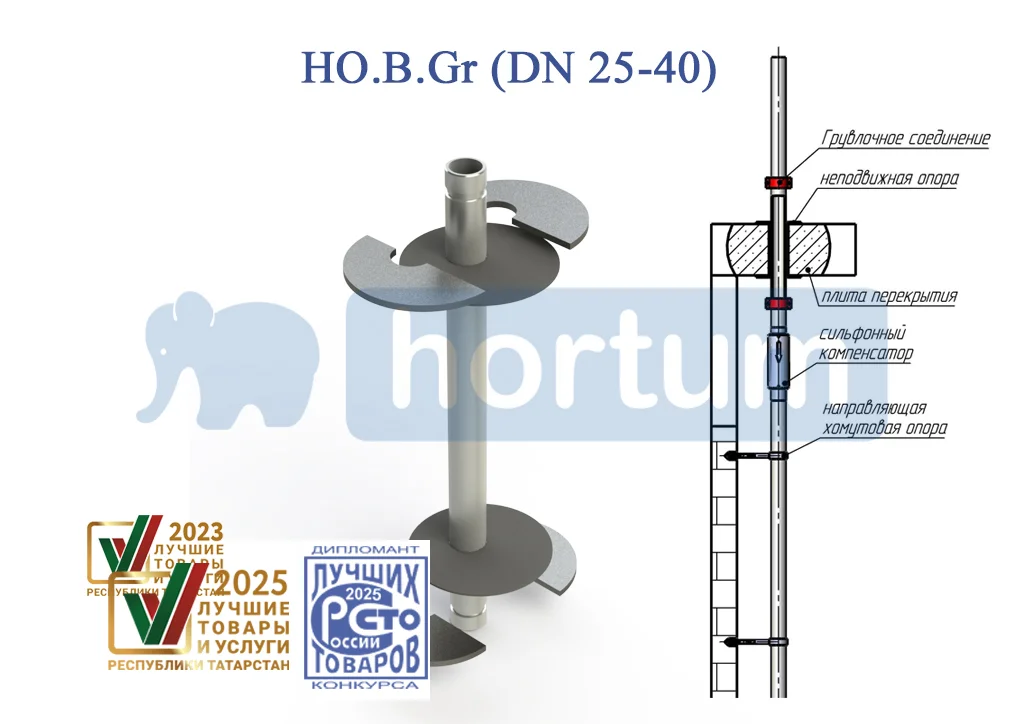

Рис.2 Неподвижная опора «Хортум» и схема её установки.
Обращаем Ваше внимание!
Все работы по монтажу и обслуживанию неподвижных опор должны производиться квалифицированным персоналом в соответствии с проектной документацией на данный объект.
Наша компания готова оказать техническую поддержку, а также помочь с расстановкой неподвижных опор торговой марки «hortum» по Вашей технической документации.
К неподвижным опорам на заводе разработаны сильфонные компенсаторы для системы отопления и водоснабжения, для которых тоже имеются BIM-модели.
