U-FLEX серии UWE (патрубки под приварку); DN 15-100

Диаметр условный ( Ду , мм): 15, 20, 25, 32, 40, 50, 65, 80, 100

Температура рабочей среды: от -200°С до +550°С

Гибкие сейсмовставки U-FLEX серии UWE (патрубки под приварку)

Технические характеристики указаны в таблице

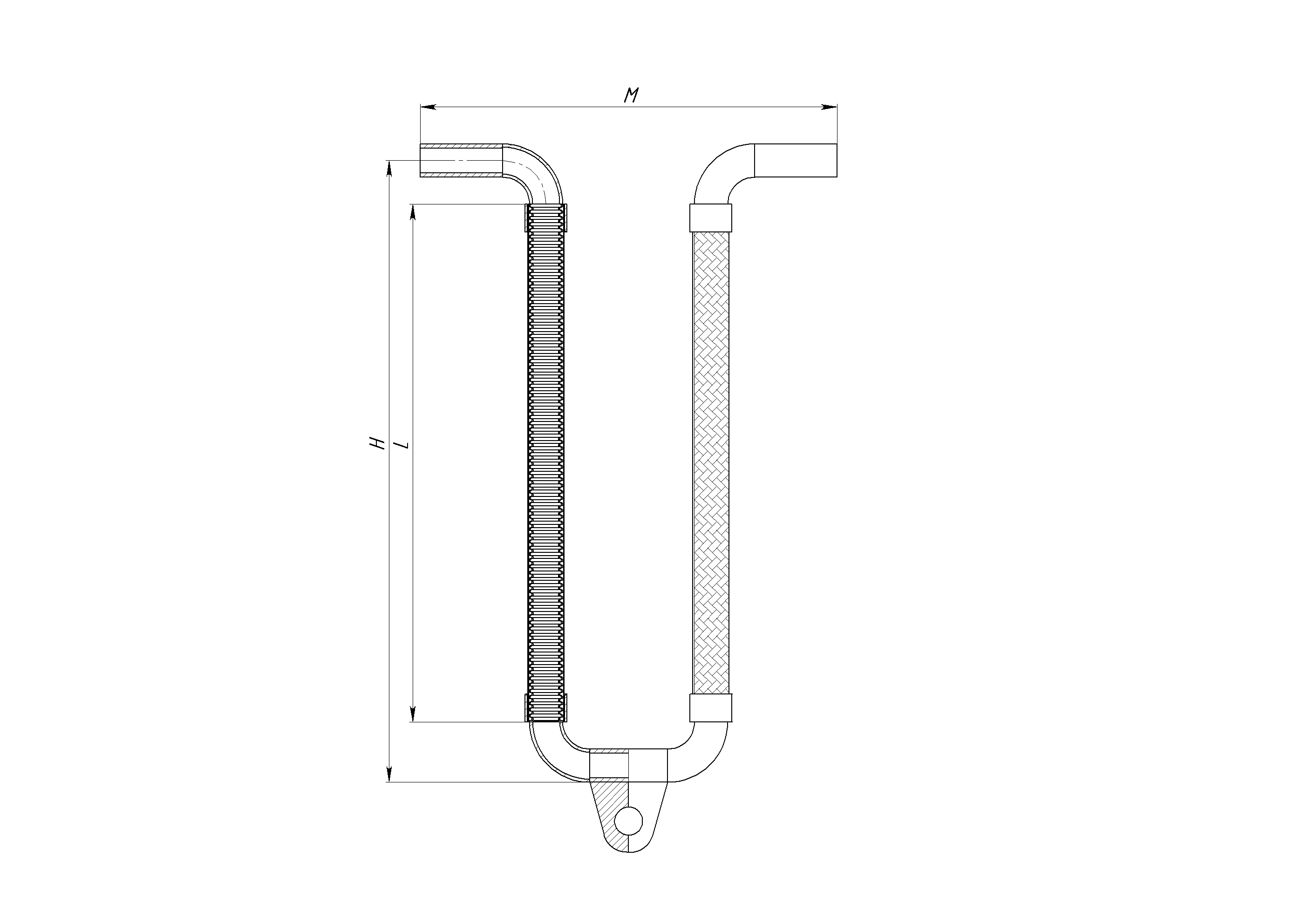

Номинальный диаметр трубы, мм	Серия	Движение x, y, z, мм	Расстояние М, мм	Длина Н, мм	Длина рукава L, мм	Патрубок
DN15	UWE-015-100	±50	172	397	330	21,3х2,5
	UWE-015-200	±100	192	497	430	21,3х2,5
	UWE-015-300	±150	242	597	530	21,3х2,5
DN20	UWE-020-100	±50	176	411	340	26,9х2,5
	UWE-020-200	±100	196	501	430	26,9х2,5
	UWE-020-300	±150	246	601	530	26,9х2,5
DN25	UWE-025-100	±50	212	443	350	33,7х2,5
	UWE-025-200	±100	232	533	440	33,7х2,5
	UWE-025-300	±150	272	633	540	33,7х2,5
DN32	UWE-032-100	±50	252	477	360	42,4х3
	UWE-032-200	±100	252	577	460	42,4х3
	UWE-032-300	±150	312	677	560	42,4х3
DN40	UWE-040-100	±50	288	508	370	48,3х3
	UWE-040-200	±100	288	628	490	48,3х3
	UWE-040-300	±150	348	738	600	48,3х3
DN50	UWE-050-100	±50	364	560	380	57х3
	UWE-050-200	±100	364	680	500	57х3
	UWE-050-300	±150	424	800	620	57х3
DN65	UWE-065-100	±50	440	638	410	76,1х3,5
	UWE-065-200	±100	440	768	540	76,1х3,5
	UWE-065-300	±150	500	898	670	76,1х3,5
DN80	UWE-080-100	±50	516	712	440	89х3,5
	UWE-080-200	±100	516	842	570	89х3,5
	UWE-080-300	±150	576	972	700	89х3,5
DN100	UWE-100-100	±50	668	831	470	114х3,5
	UWE-100-200	±100	668	1001	640	114х3,5
	UWE-100-300	±150	728	1151	790	114х3,5
