U-FLEX серии UCG (наружная резьба); DN 20-100

Диаметр условный ( Ду , мм): 20, 25, 32, 40, 50, 65, 80, 100

Температура рабочей среды: от -200°С до +550°С

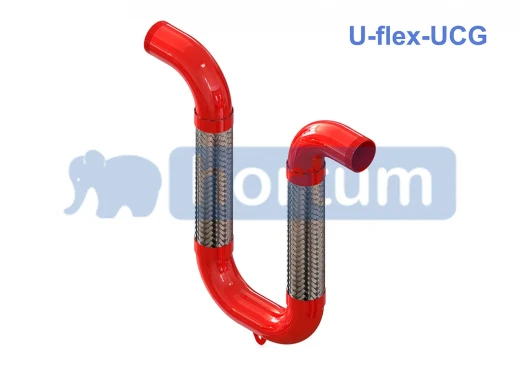

Гибкие сейсмовставки U-FLEX серии UCG (наружная резьба)

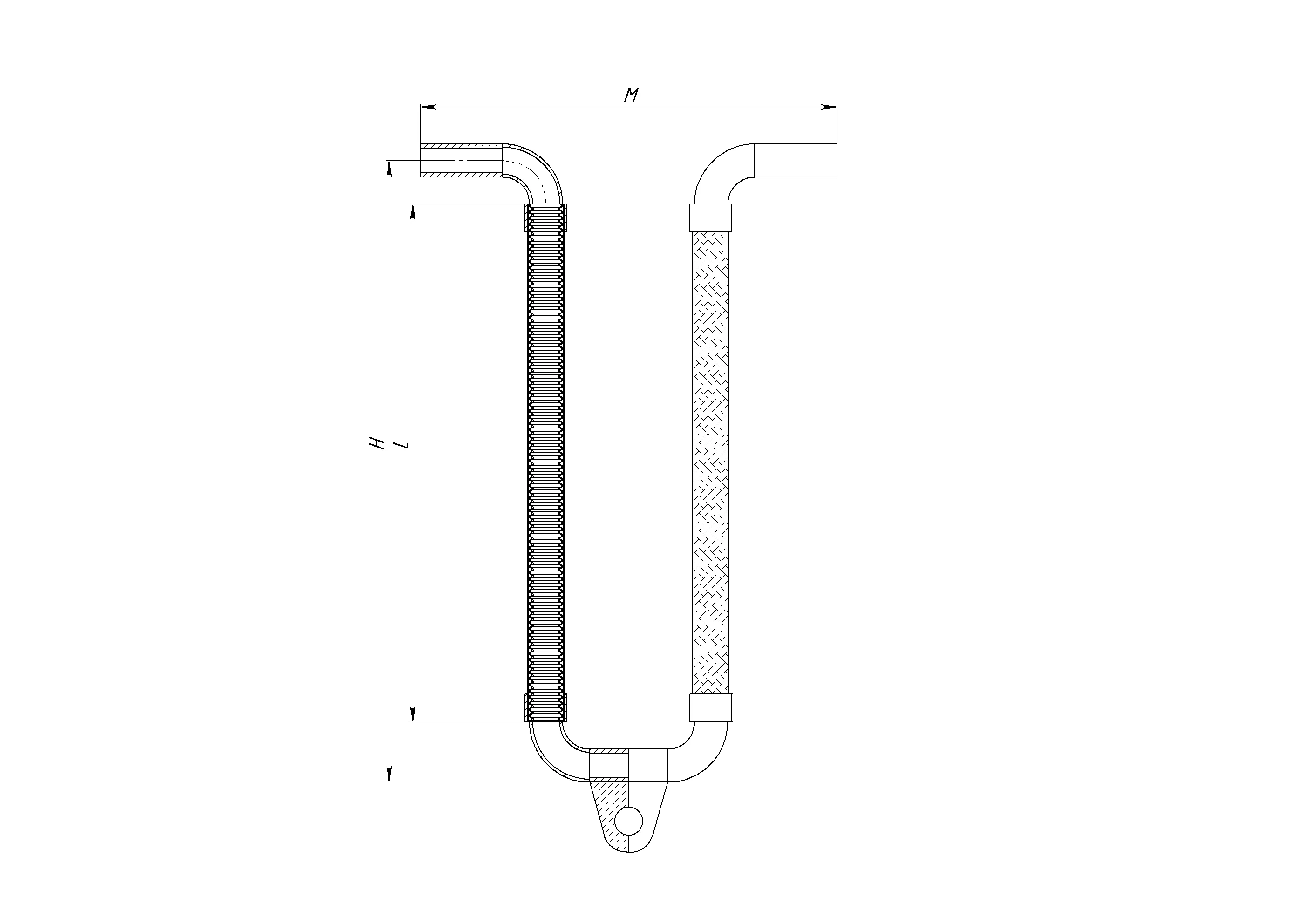

0000004 U flex UCG

Технические характеристики указаны в таблице

Номинальный диаметр трубы, мм	Серия	Движение x, y, z, мм	Расстояние М, мм	Длина Н, мм	Длина рукава L, мм	Резьба R
DN20	UCG-020-100	±50	256	411	340	3/4"
	UCG-020-200	±100	276	501	430
	UCG-020-300	±150	326	601	530
DN25	UCG-025-100	±50	292	443	350	1"
	UCG-025-200	±100	312	533	440
	UCG-025-300	±150	352	633	540
DN32	UCG-032-100	±50	352	477	360	1 1/4"
	UCG-032-200	±100	352	577	460
	UCG-032-300	±150	412	677	560
DN40	UCG-040-100	±50	388	508	370	1 1/2"
	UCG-040-200	±100	388	628	490
	UCG-040-300	±150	448	738	600
DN50	UCG-050-100	±50	464	560	380	2"
	UCG-050-200	±100	464	680	500
	UCG-050-300	±150	524	800	620
DN65	UCG-065-100	±50	560	638	410	2 1/2"
	UCG-065-200	±100	560	768	540
	UCG-065-300	±150	620	898	670
DN80	UCG-080-100	±50	636	712	440	3"
	UCG-080-200	±100	636	842	570
	UCG-080-300	±150	696	972	700
DN100	UCG-100-100	±50	838	831	470	4"
	UCG-100-200	±100	838	1001	640
	UCG-100-300	±150	898	1151	790
