U-FLEX серии UFE (свободные фланцы PN16); DN 15-100

Диаметр условный ( Ду , мм): 15, 20, 25, 32, 40, 50, 65, 80, 100

Температура рабочей среды: от -200°С до +550°С

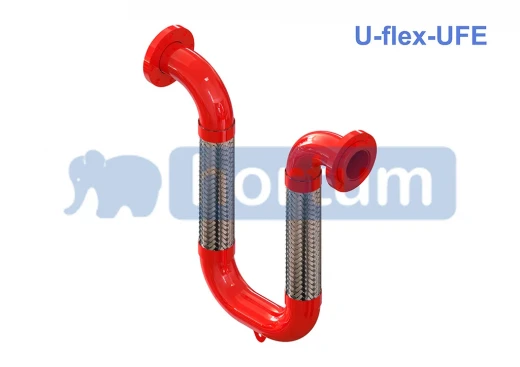

Гибкие сейсмовставки U-FLEX серии UFE (свободные фланцы PN16)

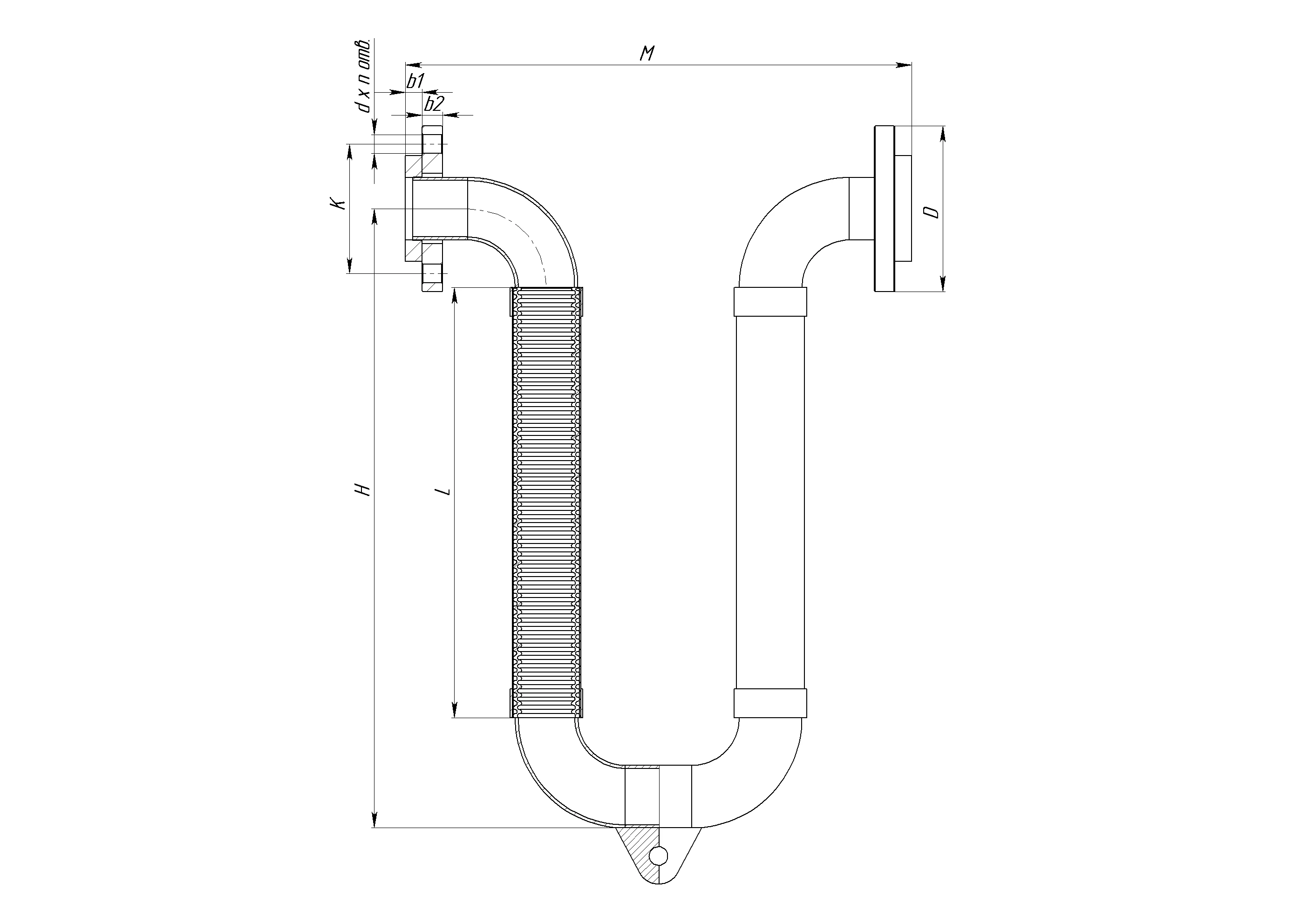

0000002 U flex UFE

Технические характеристики указаны в таблице

Номинальный диаметр трубы, мм	Серия	Движение x, y, z, мм	Расстояние М, мм	Длина Н, мм	Длина рукава L, мм	D	k	d	n	b1	b2	Резьба
DN15	UFE-015-100	±50	292	397	330	95	65	14	4	8	10	М12
	UFE-015-200	±100	312	497	430	95	65	14	4	8	10	М12
	UFE-015-300	±150	362	597	530	95	65	14	4	8	10	М12
DN20	UFE-020-100	±50	296	411	340	105	75	14	4	10	10	М12
	UFE-020-200	±100	316	501	430	105	75	14	4	10	10	М12
	UFE-020-300	±150	366	601	530	105	75	14	4	10	10	М12
DN25	UFE-025-100	±50	332	443	350	115	85	14	4	10	10	М12
	UFE-025-200	±100	352	533	440	115	85	14	4	10	10	М12
	UFE-025-300	±150	392	633	540	115	85	14	4	10	10	М12
DN32	UFE-032-100	±50	372	477	360	135	100	18	4	10	10	М16
	UFE-032-200	±100	372	577	460	135	100	18	4	10	10	М16
	UFE-032-300	±150	432	677	560	135	100	18	4	10	10	М16
DN40	UFE-040-100	±50	408	508	370	145	110	18	4	10	12	М16
	UFE-040-200	±100	408	628	490	145	110	18	4	10	12	М16
	UFE-040-300	±150	468	738	600	145	110	18	4	10	12	М16
DN50	UFE-050-100	±50	484	560	380	160	125	18	4	12	12	М16
	UFE-050-200	±100	484	680	500	160	125	18	4	12	12	М16
	UFE-050-300	±150	544	800	620	160	125	18	4	12	12	М16
DN65	UFE-065-100	±50	560	638	410	180	145	18	4	14	14	М16
	UFE-065-200	±100	560	768	540	180	145	18	4	14	14	М16
	UFE-065-300	±150	620	898	670	180	145	18	4	14	14	М16
DN80	UFE-080-100	±50	636	712	440	195	160	18	4	14	14	М16
	UFE-080-200	±100	636	842	570	195	160	18	4	14	14	М16
	UFE-080-300	±150	696	972	700	195	160	18	4	14	14	М16
DN100	UFE-100-100	±50	788	831	470	215	180	18	8	14	14	М16
	UFE-100-200	±100	788	1001	640	215	180	18	8	14	14	М16
	UFE-100-300	±150	848	1151	790	215	180	18	8	14	14	М16
